ACB

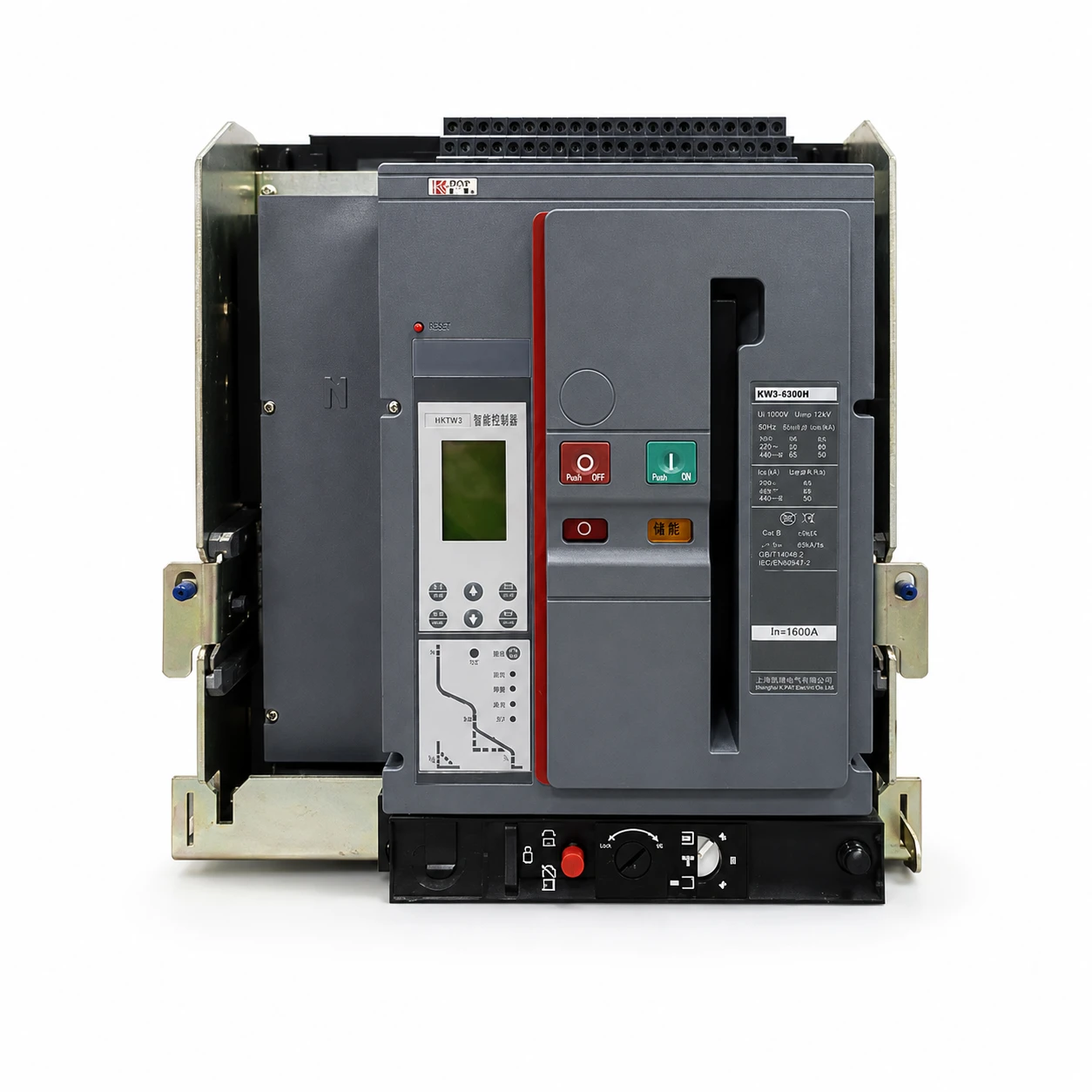

Disjoncteur pneumatique ACB
Le disjoncteur pneumatique KW2 offre une protection contre les surcharges, les courts-circuits et la terre monophasée avec une fonction de protection intelligente et sélective, le disjoncteur peut améliorer la fiabilité de l'alimentation électrique et éviter les pannes de courant inutiles. Il s'applique aux centrales électriques, aux usines et aux immeubles modernes, etc., en particulier pour le système de distribution des bâtiments intelligents.
Type de produit : Disjoncteur pneumatique
Série de produits : KW2
Application du produit : protection des circuits d'alimentation à courant élevé
Nombre de pôles : 3P, 4P
Catégorie Applicable: B
Courant nominal (ln) : 400-4000A
Tension de fonctionnement nominale (Ue) : AC240V / 400V / AC500V / 690V
Tension d'isolation nominale (Ui) : AC1000V
Tension nominale de tenue aux chocs (Uimp) : 12 KV
Unité de déclenchement : contrôleur électronique intelligent
Communication : Modbus RS485 (en option)
Pouvoir de coupure :
KW2-4000
AC240V/400V，Icu=120kA Ics=100kA Icw=100kA,1s / 85kA,3s
AC690V Icu=85kA Ics=85kA Icw=85kA,3s
KW2-1600
AC240V/400V，Icu=65kA Ics=50kA Icw=50kA,1s
AC690V Icu=35kA Ics=35kA Icw=35kA, 3s
Norme : CEI 60947-2, EN 60947-2, CEI 60947-3, EN 60947-3, GB/T 14048.2, AS/NZS 60947.2
Certificat : CCC CE CB

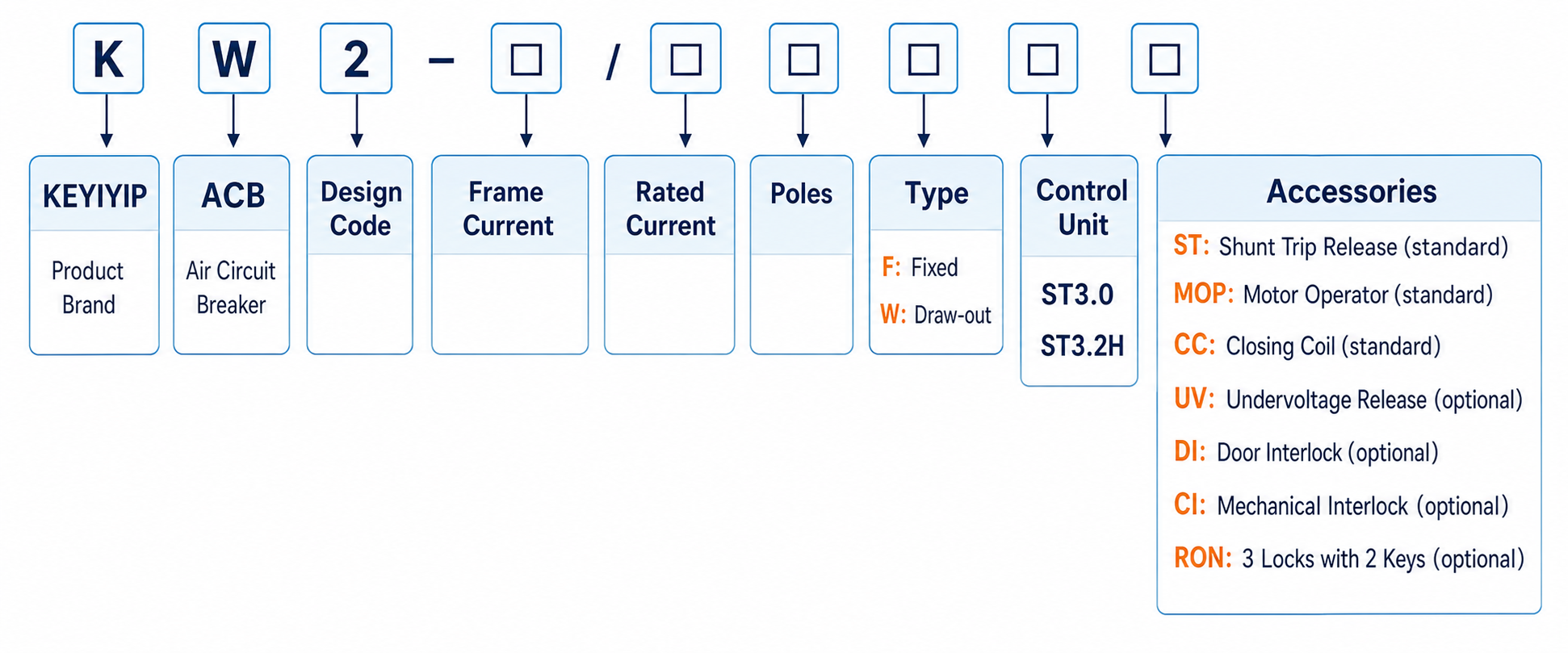

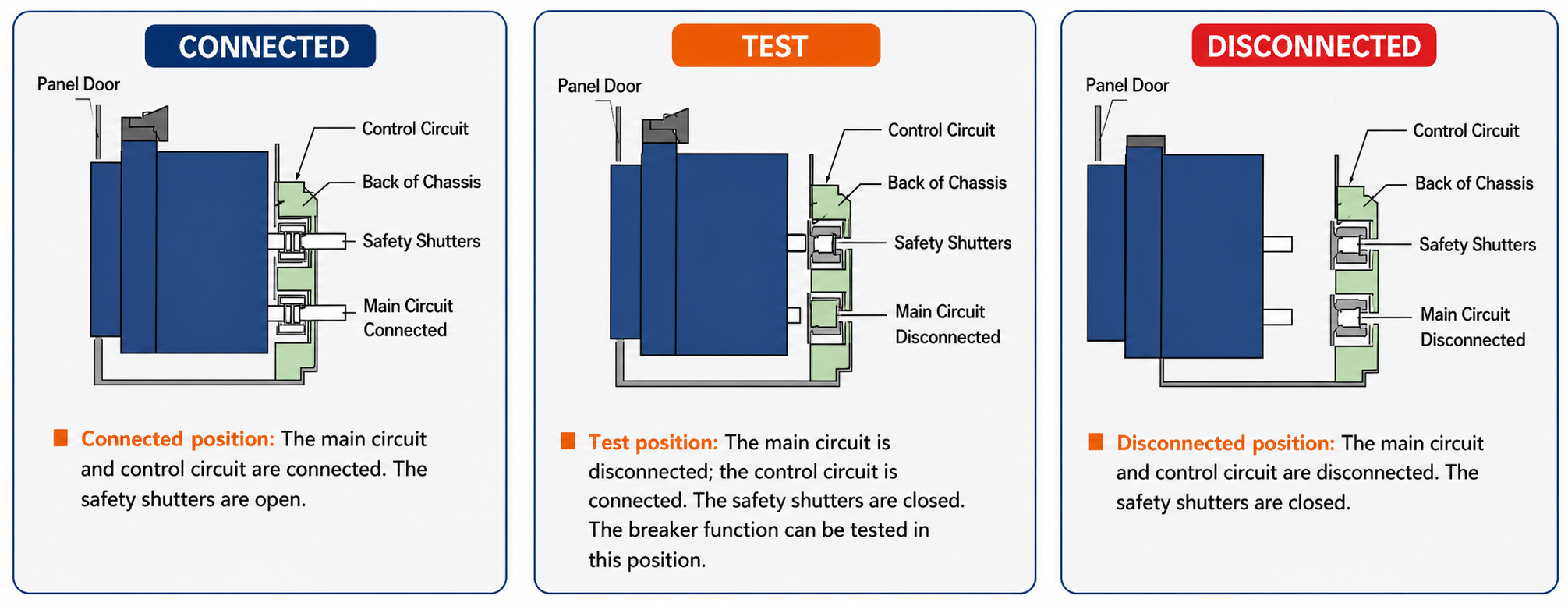

Le disjoncteur peut être embroché/débroché du châssis avec un verrouillage à trois positions :

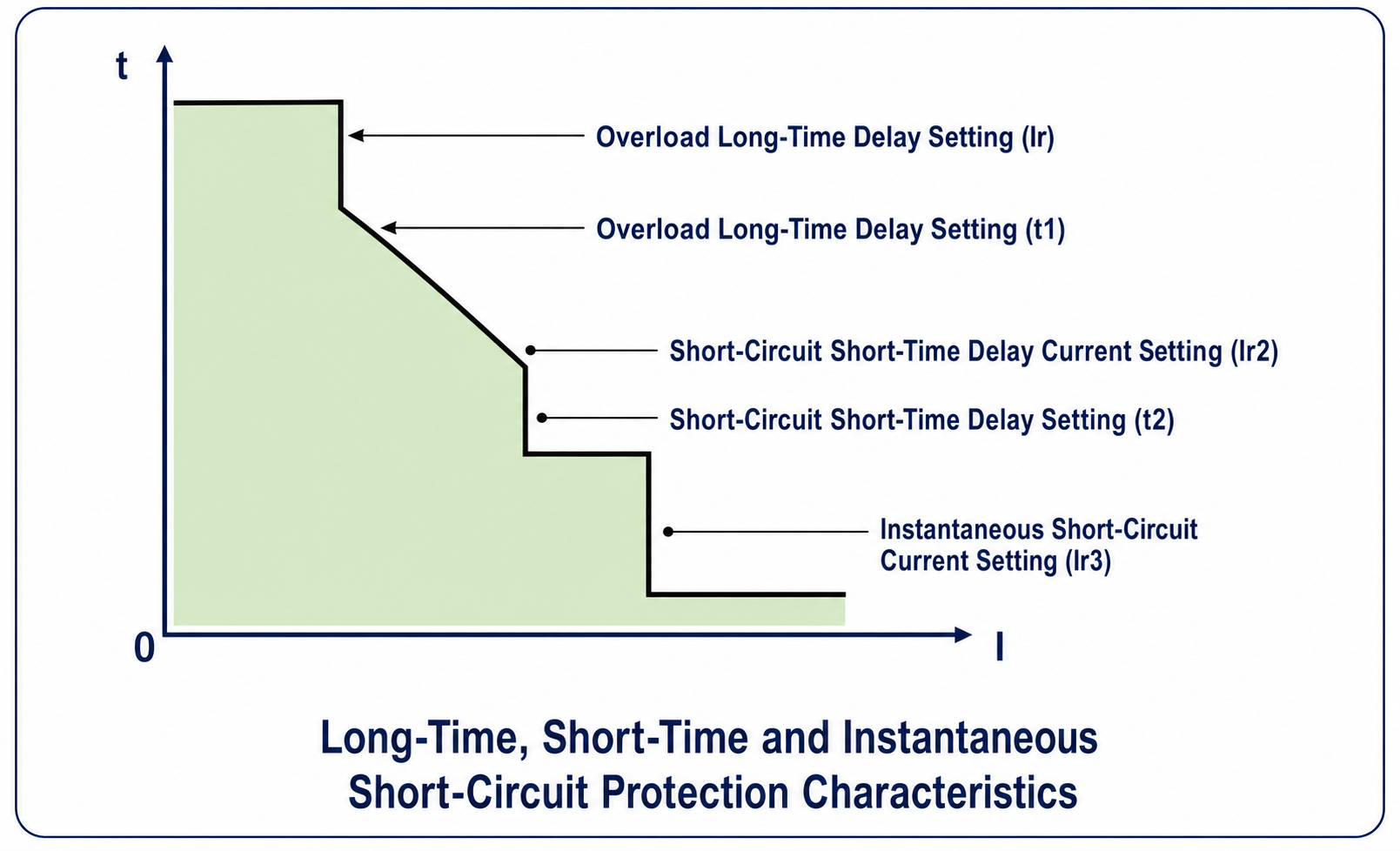

Caractéristique de protection contre les courts-circuits temporisés
Réglage réglable
1. Paramètre de courant de surcharge (Ir)
2. Temps de retard long de surcharge (t1)
3. Réglage du courant de court-circuit (Is)
4. Temps de retard de court-circuit (t2)
5. Réglage du courant de déclenchement instantané (Isd)
Caractéristiques de protection contre les défauts à la terre (en option)
1. Réglage du courant de défaut à la terre (Ig)
2. Temporisation de défaut à la terre (t3)
3. Fonction d'alarme et sans coupure (en option)

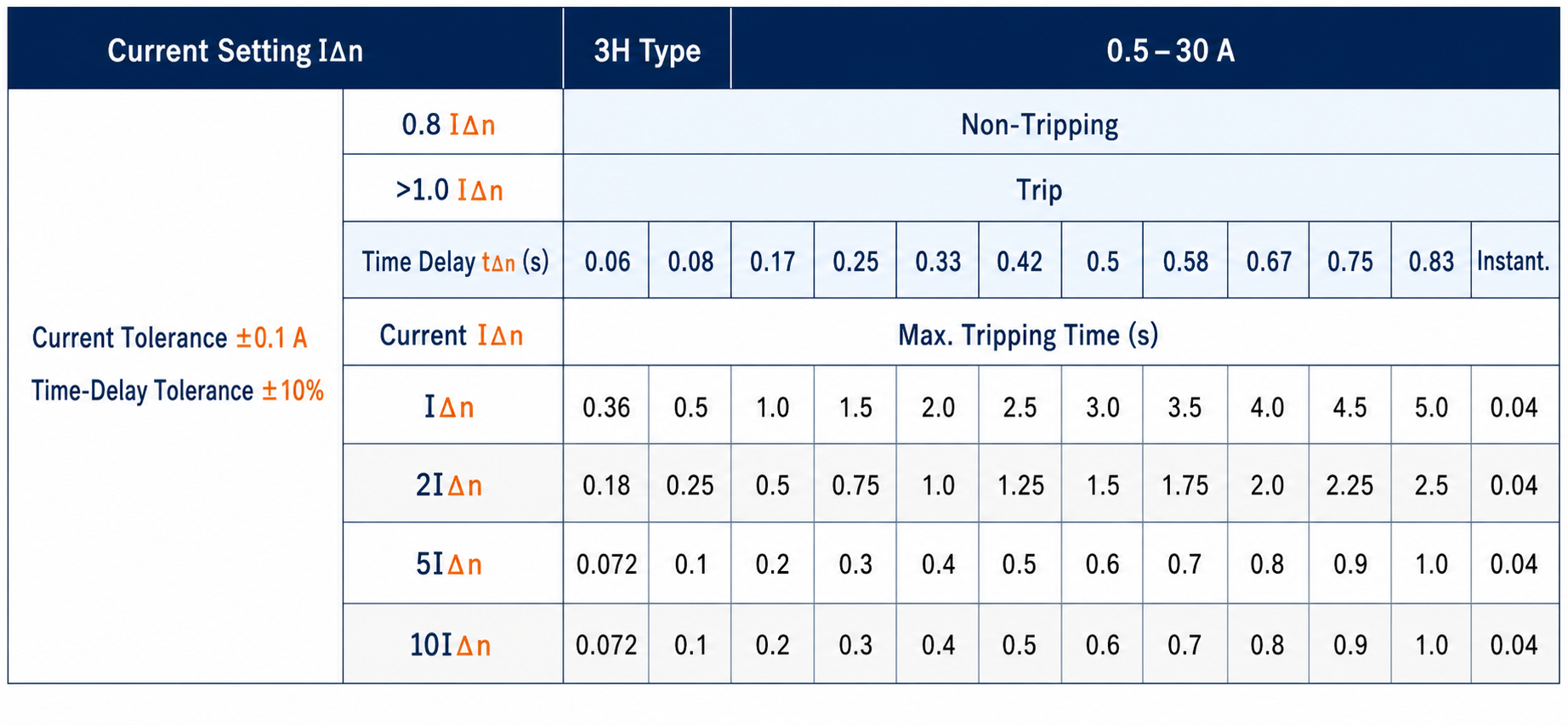

Caractéristiques de protection contre les fuites résiduelles à la terre (en option)
1. Réglage du courant de fuite résiduel à la terre (I△n)
2. Délai de fuite à la terre résiduelle (t△n)

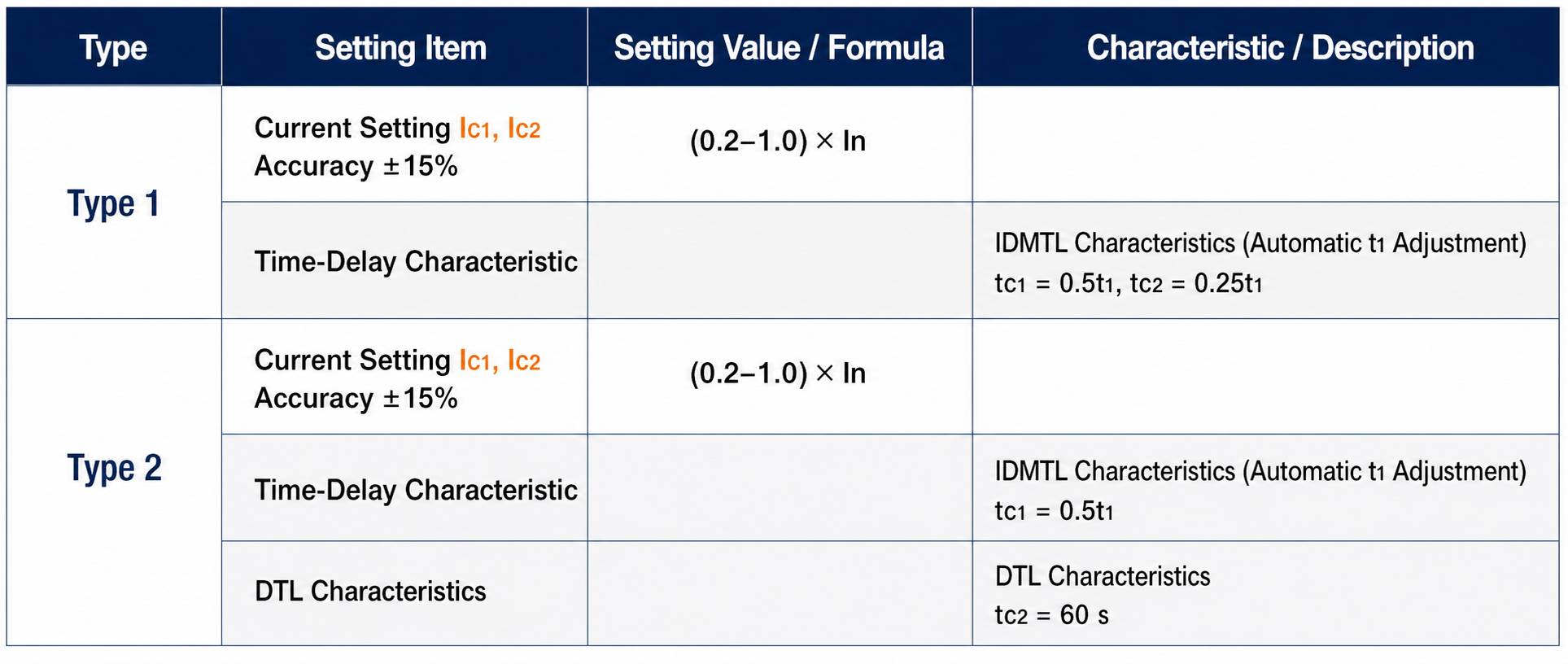

Surveillance des charges
- L'unité de contrôle programmable surveille les charges pour assurer l'alimentation électrique.
- Deux types de surveillance en option. Les seuils actuels sont Ic1 et Ic2. normalement Ic1 ≥ Ic2.

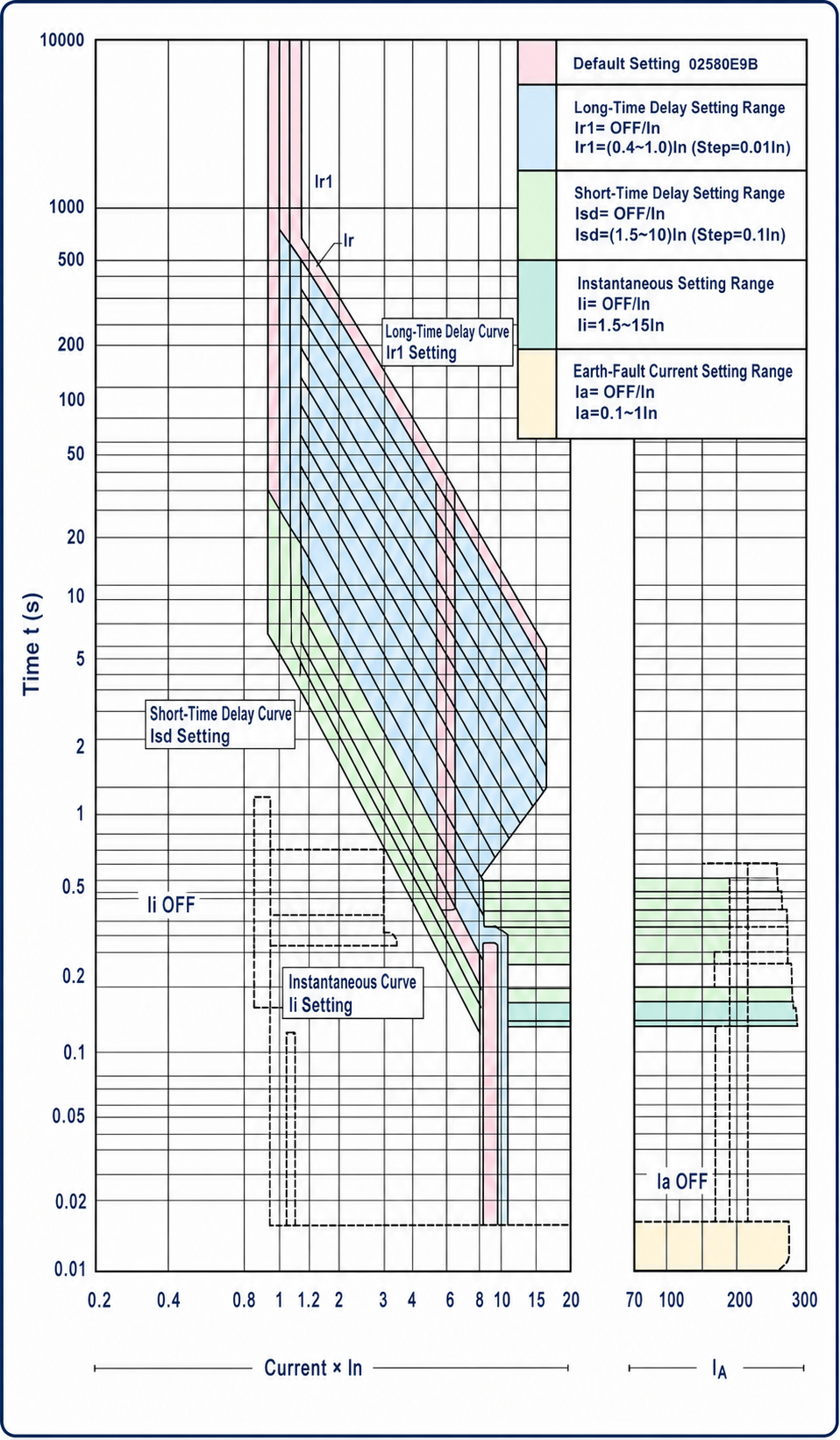

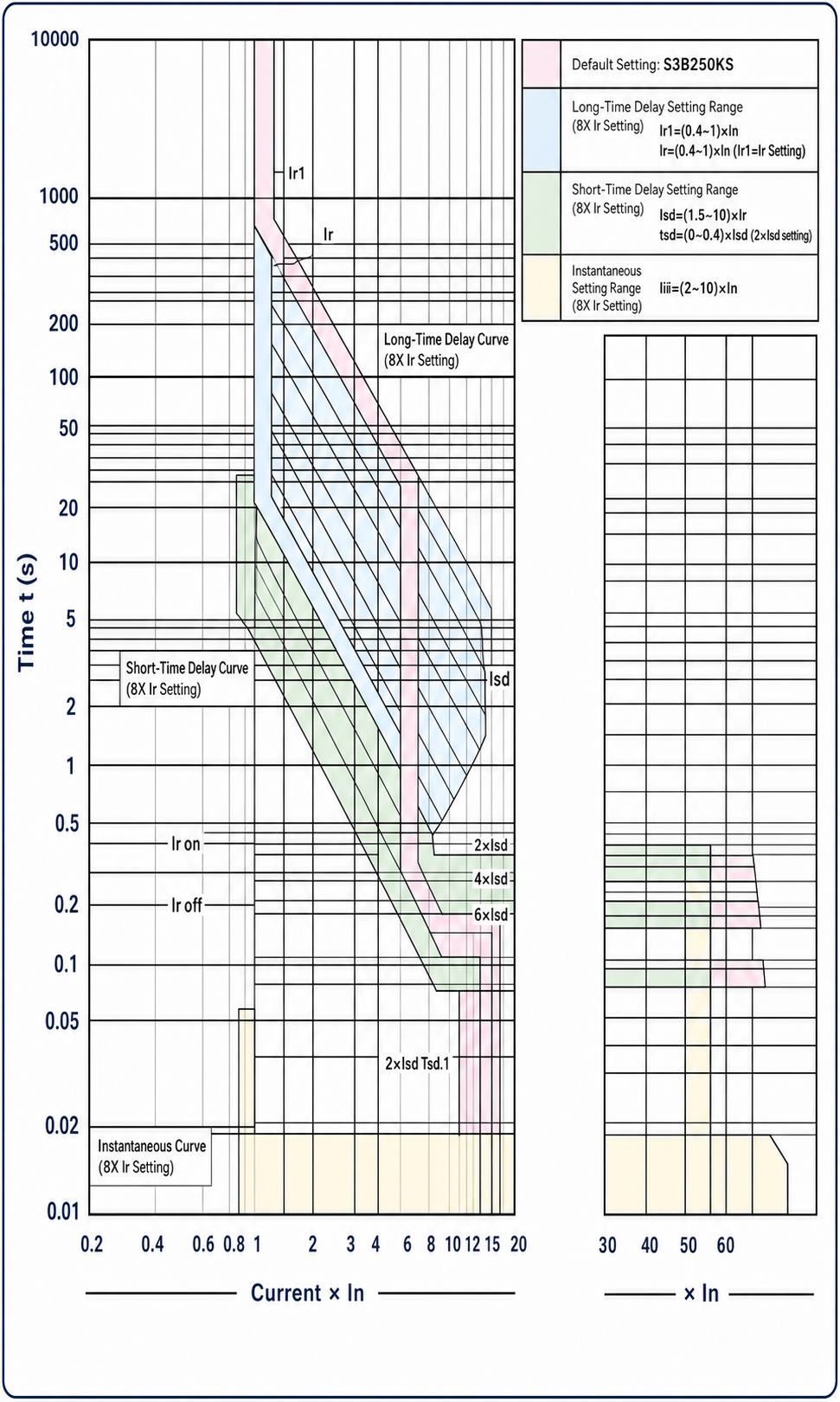

Courbes caractéristiques temps/courant de la centrale
2000A
Courbes caractéristiques temps/courant de la centrale
5000A
| Taper | KW2-1600 | KW2-4000 | ||||||
| Taille du cadre Inm(A) | 1600 | 4000 | ||||||
| Courant nominal In(A) | 200/315/400/630/800/1000/1250/1600 | 800/1000/1250/1600/2000/2500/3200/4000 | ||||||
| Tension de fonctionnement nominale Ue (V) | CA 240/400/500/690 V 50/60 Hz | |||||||
| Tension d'isolement nominale Ui(V) | CA 1000 | |||||||
| Tension nominale de tenue aux chocs Uimp(V) | 12000 | |||||||
| Tension de tenue à fréquence industrielle (V) | CA 2500V 1min 50Hz | |||||||
| Nombre de pôle | 3/4 | |||||||
| Courant à taux de pôle N In(A) | 100%In | |||||||
| Pouvoir de coupure ultime Icu(kA)VAC 50/60 Hz | 240/400V | 65 | 100 | |||||
| 500/690V | 35 | 85 | ||||||
| Pouvoir de coupure nominal de fonctionnement Ics(kA)VAC 50/60 Hz | 240/400V | 50 | 100 | |||||
| 500/690V | 35 | 85 | ||||||
| Capacité de création de taux (pic) Icm(KA) |
240/400V | 143 | 187 | |||||
| 500/690V | 143 | 220 | ||||||
|
Courant de tenue de courte durée (1 s/3 s) Icw (kA) |
50/35 | 100/85 | ||||||
| Unité de contrôle intelligente | ST3.0/3.2H | |||||||
| Non d'opération cycles |
Vie électrique | 6000 | 2000 | |||||
| Vie mécanique | sans entretien | 10000 | 10000 | |||||
| avec entretien | 20000 | 20000 | ||||||
| Type de connexion | Terminaux | Horizontale | Verticale | Horizontale | Verticale | |||
| Type débrochable | Ô | Ô | Ô | Ô | ||||
| Type de correctif | Ô | Ô | Ô | Ô | ||||
| Taille H×L×P | Type débrochable 3P | 350(H)×282(L)x 300(P) | 430(H)x407(L)×395(P) | |||||
| Type débrochable 4P | 350(H)×352(L)x 300(P) | 430(H)×512(L)×395(P) | ||||||
| Type fixe 3P | 350(H)×266(L)x200(P) | 393(H)x422(L)×290(P) | ||||||
| Type fixe 4P | 350(H)×336(L)x200(P) | 393(H)×537(L)×290(P) | ||||||

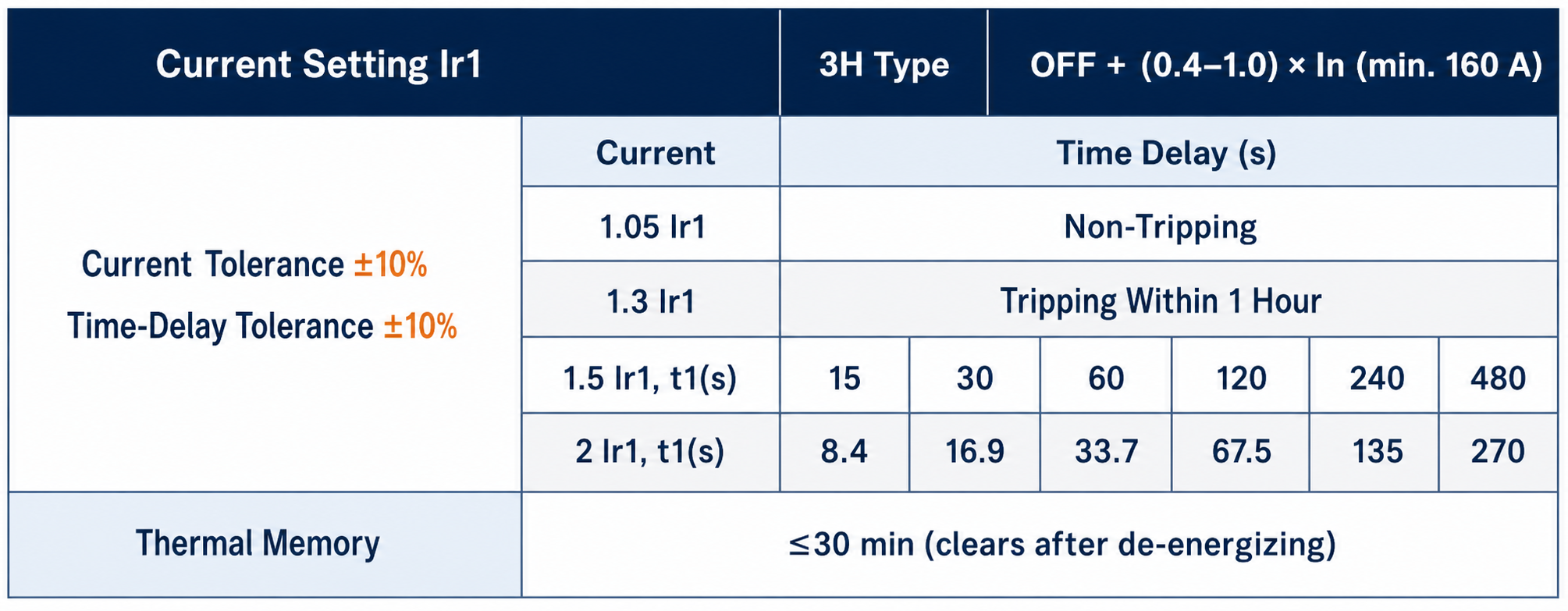

Protection contre les surcharges de longue durée (réglage IDMTL)

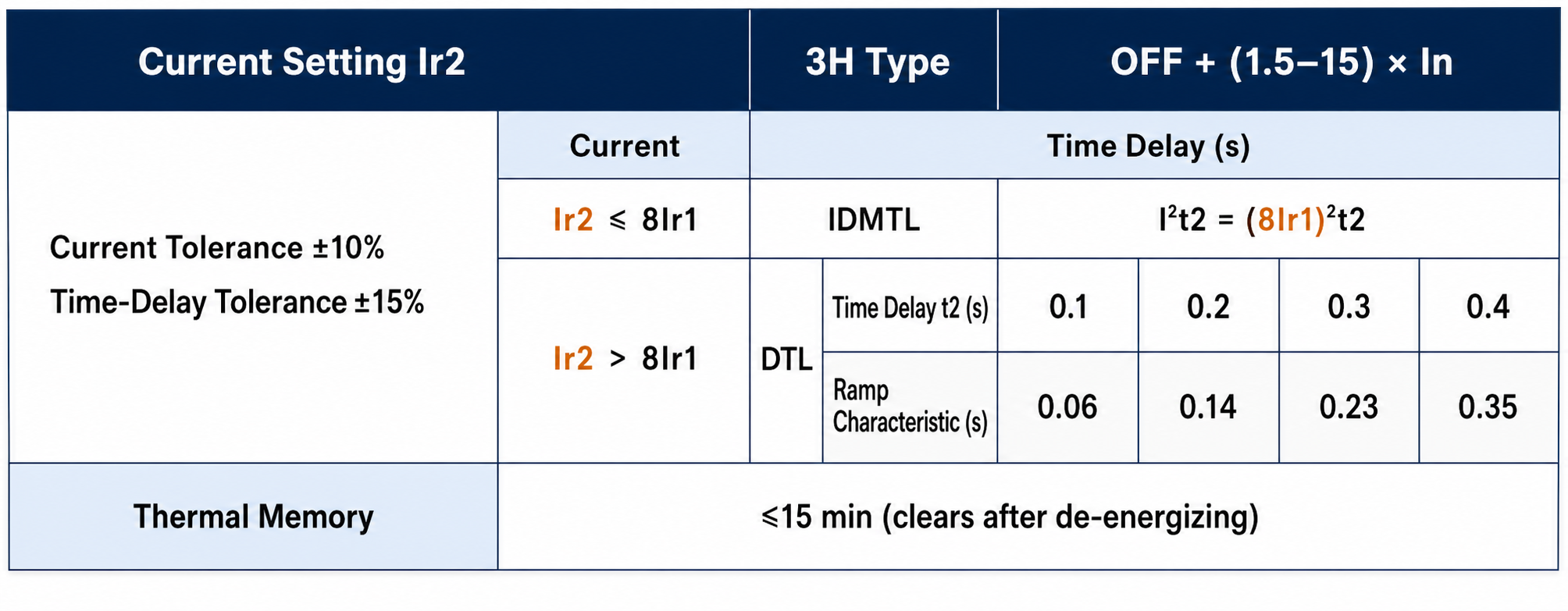

Protection contre les courts-circuits de courte durée

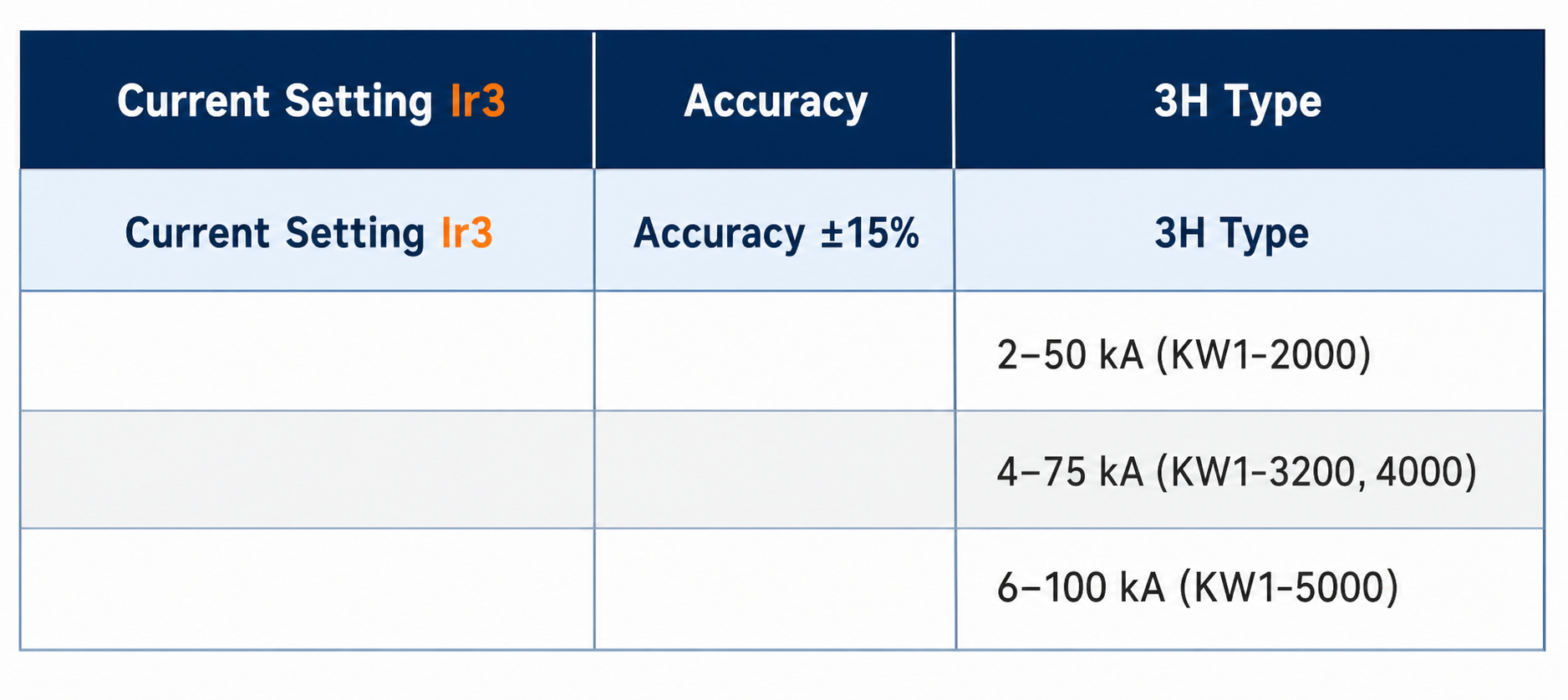

Protection instantanée contre les caractéristiques de court-circuit

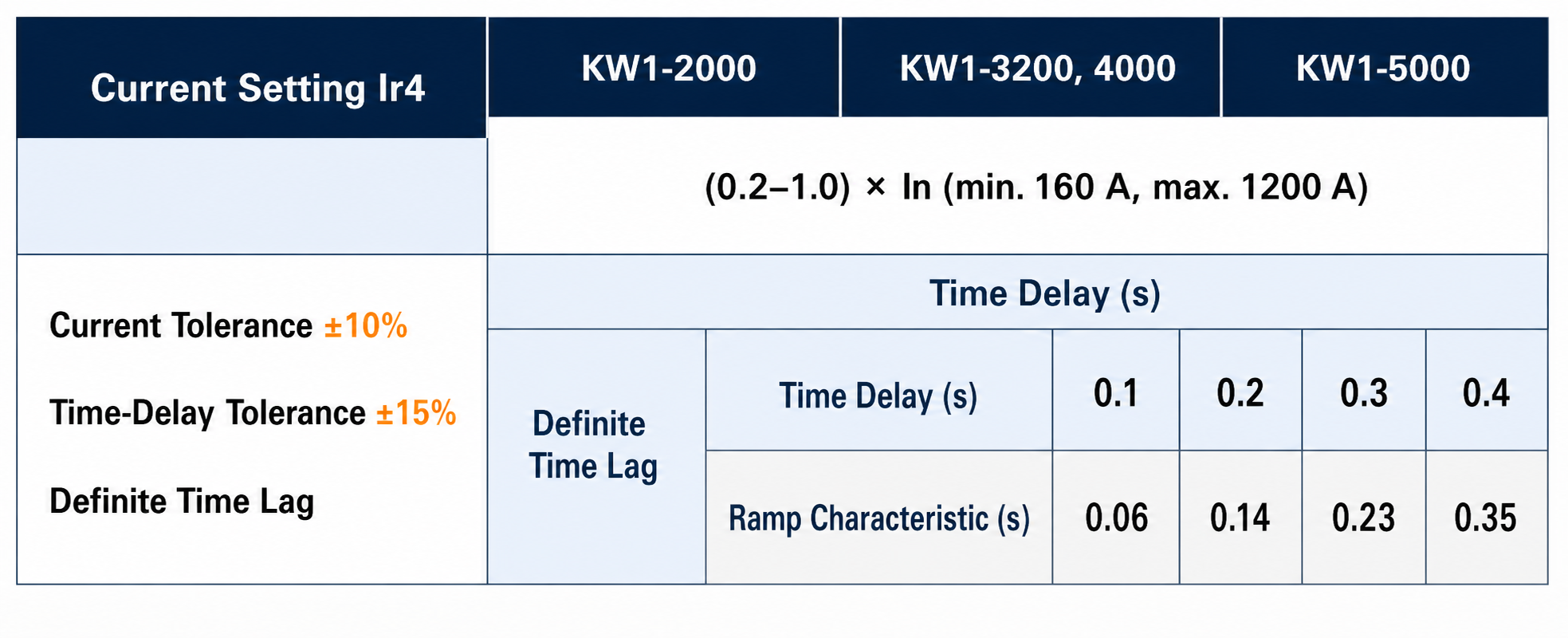

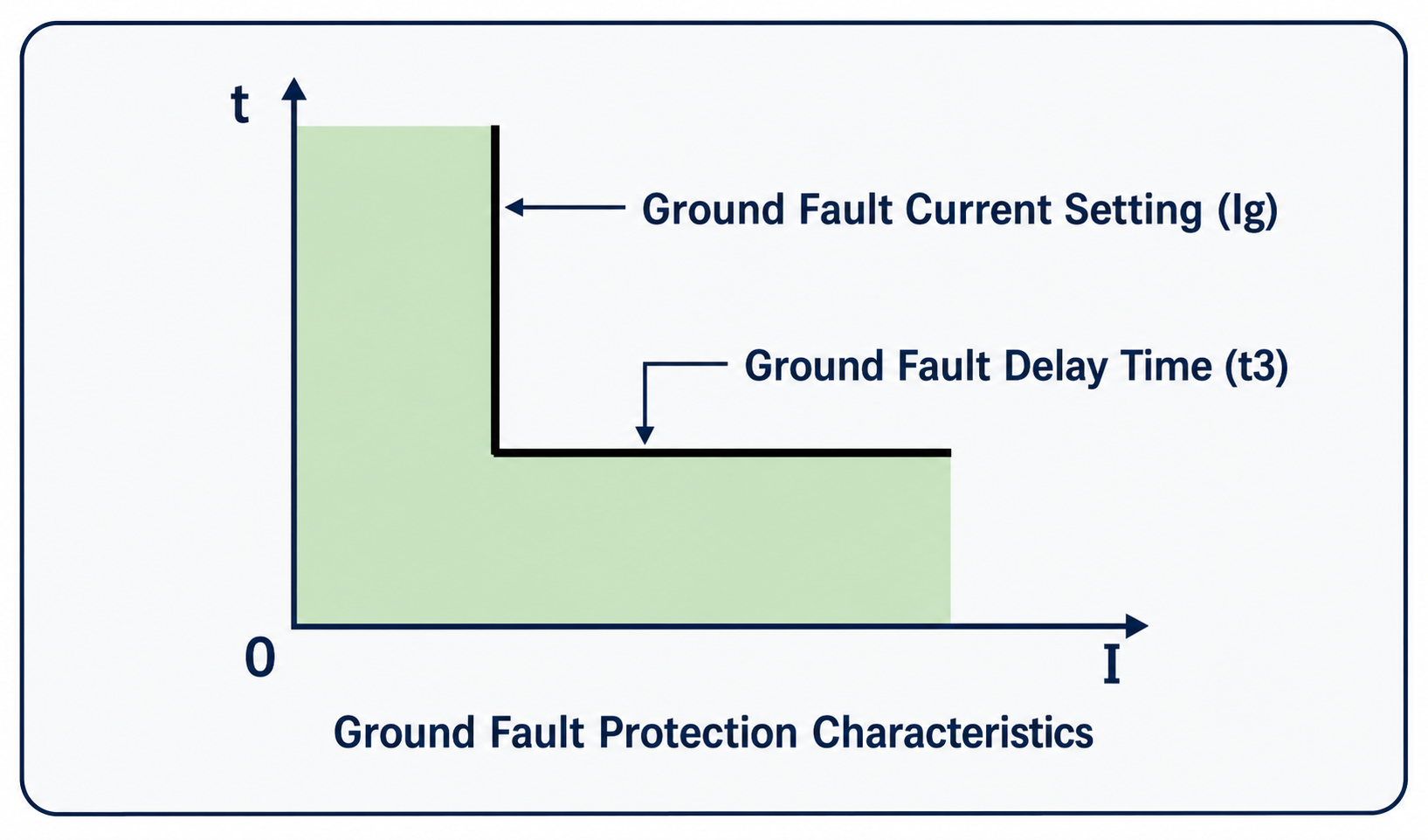

Caractéristique de protection contre les défauts de terre

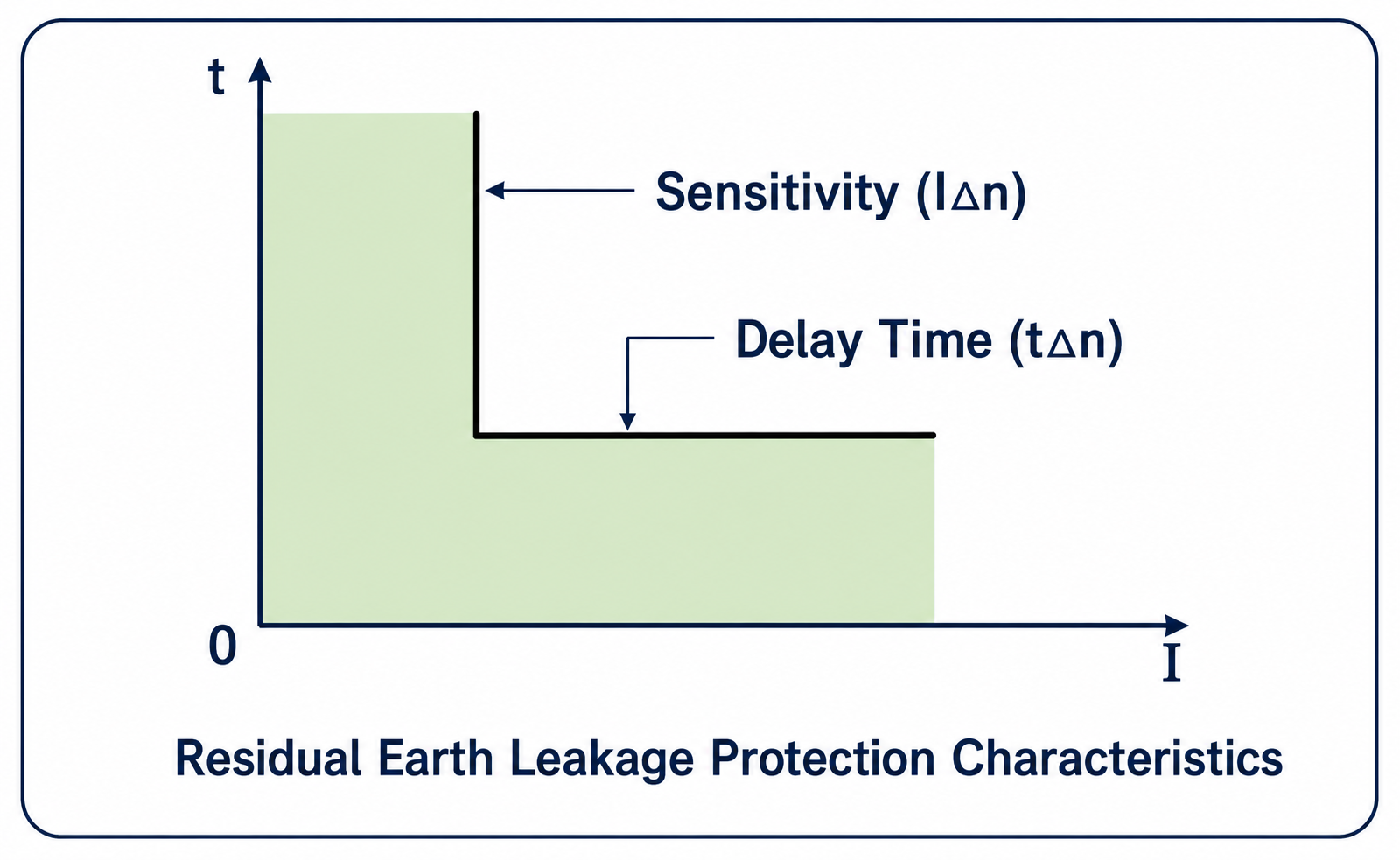

Caractéristique de protection différentielle résiduelle

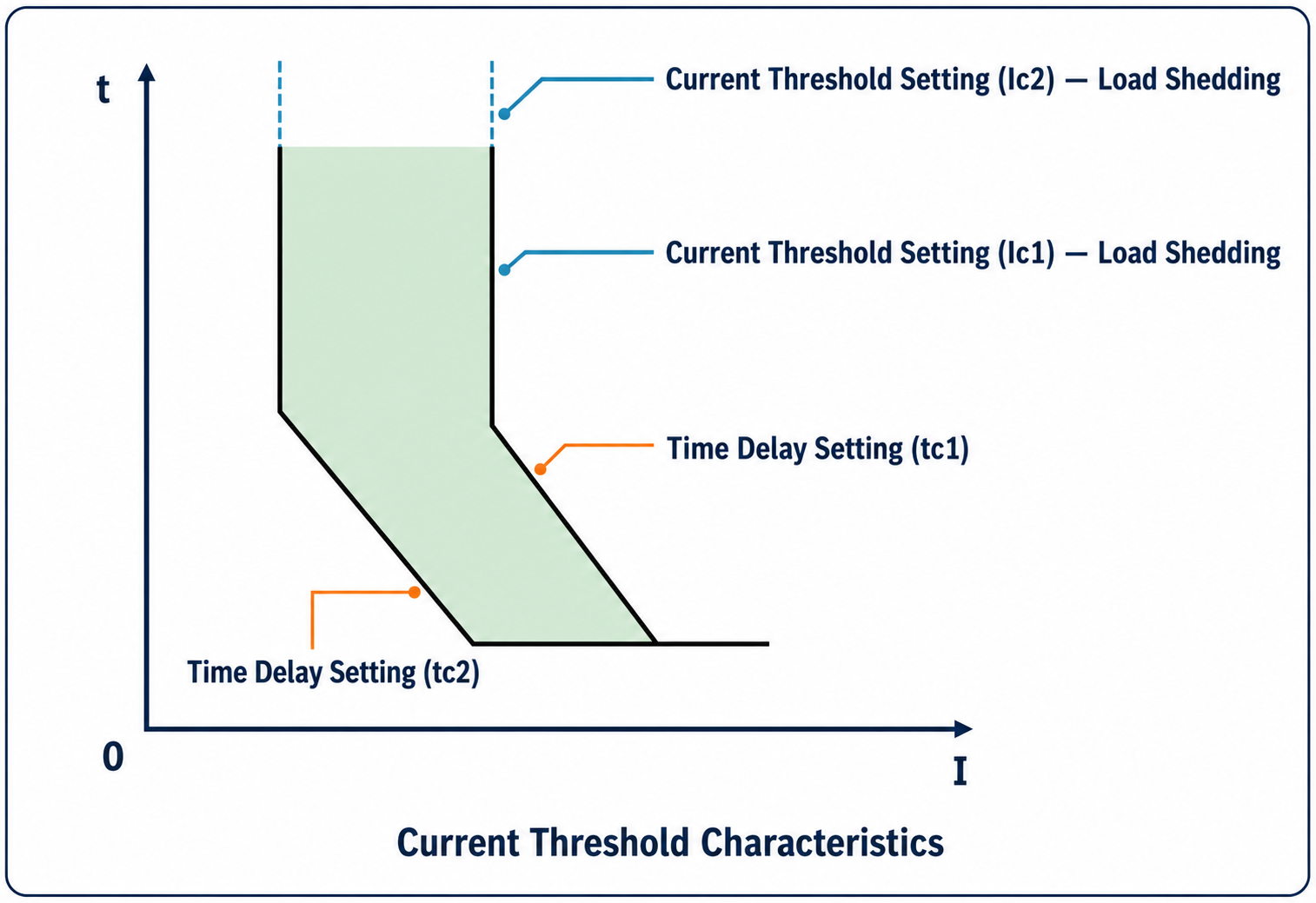

Caractéristiques de surveillance de la charge
