Compteur d’énergie
Le compteur d'énergie monophasé monté sur rail DIN est fabriqué à l'aide de circuits intégrés à grande échelle, d'une technologie d'échantillonnage et de traitement numérique et de processus SMT. La conception globale intègre plusieurs techniques anti-interférences, ce qui la rend adaptée à la mesure du temps d'utilisation de la puissance active CA monophasée avec une fréquence nominale de 50 Hz, équilibrant ainsi mieux la charge du réseau.
Ce compteur d'énergie est doté d'un écran LCD en langue chinoise, avec des capacités combinées de mesure de la puissance active (avant et arrière), un stockage de données, des fonctions de déconnexion/réactivation à distance, un enregistrement d'événements et des capacités de communication 485.

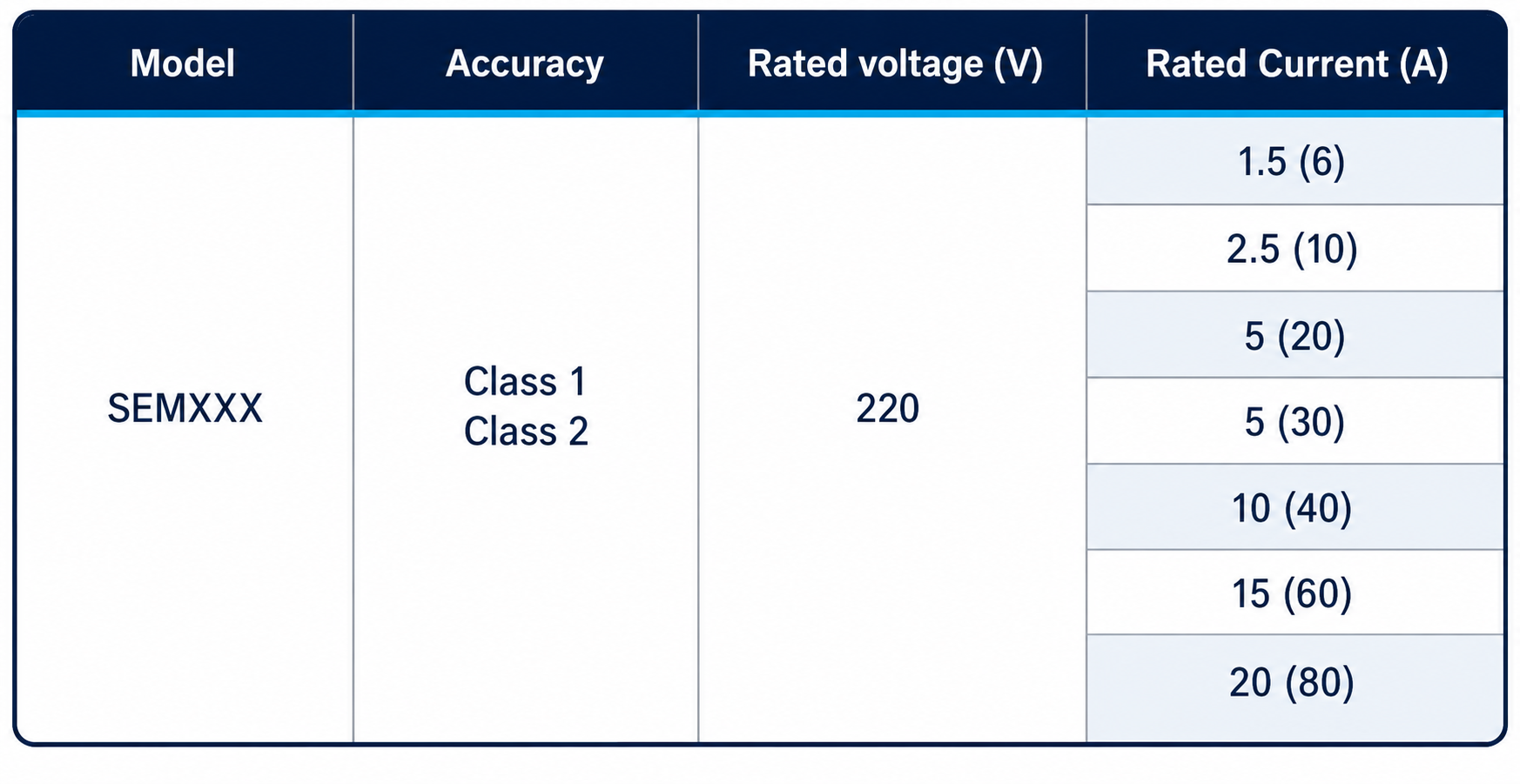

Paramètres
Technique
1. Démarrage : Avec un facteur de puissance de 1,0 et un courant de 0,4 % lb, le compteur d'énergie a une sortie d'impulsion et un enregistrement continu dans le temps spécifié.
2. Furtif : avec une conception logique anti-fluage, lorsque le compteur d'énergie électrique applique 115 % de la tension de référence et qu'il n'y a pas de courant dans le circuit de courant, la sortie de test du compteur d'énergie électrique ne génère pas plus d'une impulsion.
3. Débit en bauds de communication : le débit en bauds par défaut pour l'interface RS485 est de 2 400 bit/s.
4. Le protocole de communication du compteur d'énergie électrique est conforme au protocole DL/T645. Protocole Modbus RTU.
5. Durée de vie de conception : dans des conditions de travail normales, la durée de vie moyenne du compteur d'énergie électrique ne doit pas être inférieure à 10 ans.
6. Consommation électrique : Consommation électrique de la ligne de tension ≤ 1,5 W/10 VA, consommation électrique de la ligne actuelle ≤ 1 VA ; Consommation électrique de la ligne de tension ≤ 3 W/12 VA en état de communication.
Environnement
- Conditions environnementales : La plage de température de fonctionnement spécifiée est de -25 °C~+60 °C ;
- La plage de température limite de fonctionnement est de -40 ℃ ~ +70 ℃ ;
- Humidité relative moyenne annuelle : <75 % ;
- La pression atmosphérique varie de 6,0 kPa à 106,0 kPa (à une altitude de 4 000 m et moins).
Précision
Plage de tension :
- La plage de tension de fonctionnement spécifiée est de 0,9Un à 1,1Un ;
- Plage de tension de fonctionnement étendue : 0,8Un ~ 1,15Un ;
- Plage de tension de fonctionnement maximale : 0,0Un ~ 1,15Un.

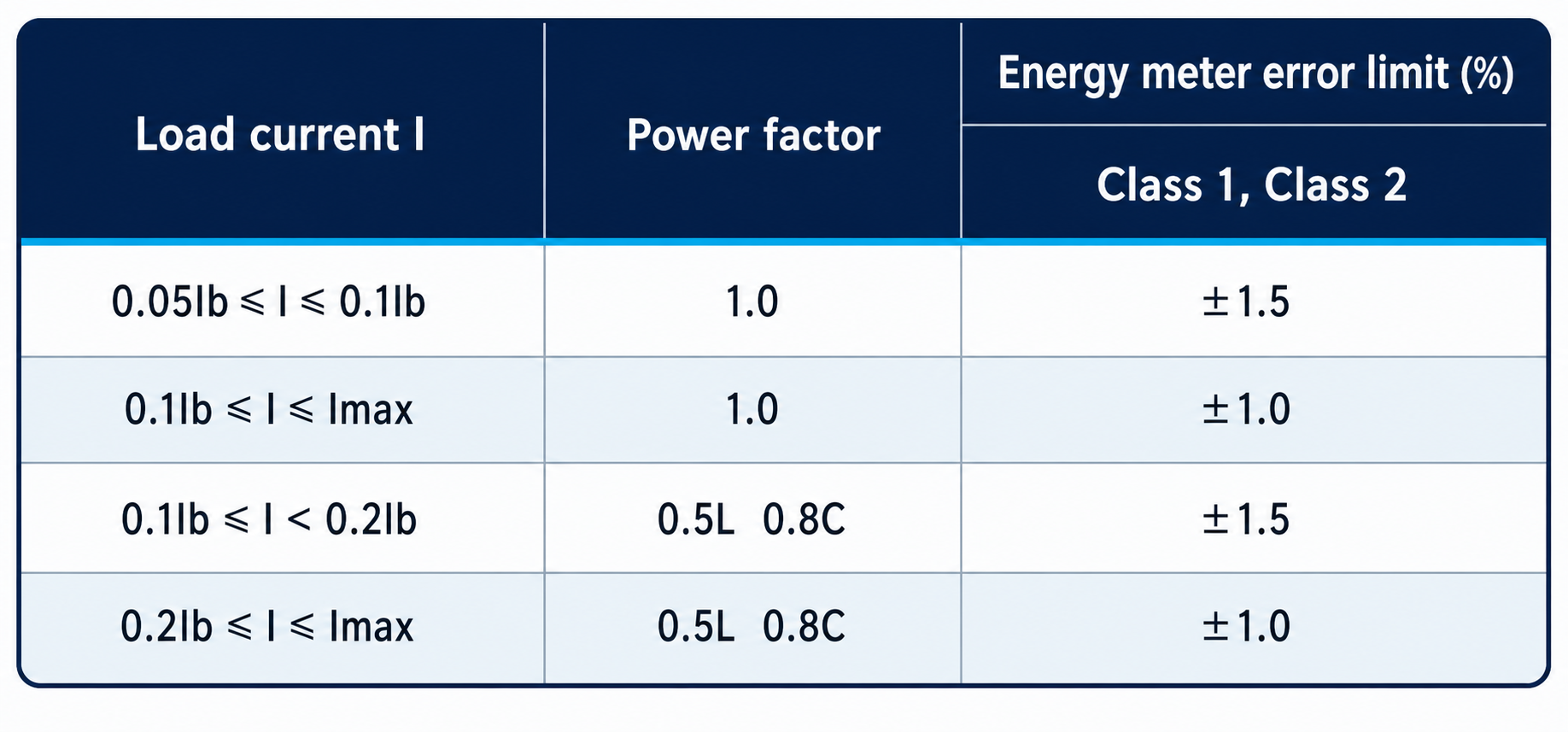

Limite d'erreur en pourcentage : dans les conditions de référence spécifiées, le pourcentage d'erreur du compteur d'énergie électrique ne doit pas dépasser les dispositions du tableau suivant.
Précautions et méthodes d'installation
1. Le compteur d'énergie peut être installé et utilisé après avoir passé l'inspection et été scellé avec un plomb avant de quitter l'usine. Les compteurs d'énergie sans plomb ou stockés trop longtemps doivent être réinspectés par les services concernés avant l'installation et l'utilisation.
2. Si l'emballage intérieur ou la coque extérieure du compteur d'énergie électrique est endommagé lorsqu'il est retiré de la boîte d'emballage d'origine, n'installez pas et ne mettez pas le compteur sous tension. Veuillez contacter notre service technique.
3. Des électriciens ou des professionnels expérimentés doivent installer le compteur d'énergie et s'assurer qu'ils ont lu attentivement ce manuel.
4. Le compteur d'énergie électrique doit être installé dans un espace intérieur aéré et sec, à l'aide d'une installation sur rail standard DIN de 35 mm. La plaque de base pour l'installation du compteur d'énergie électrique doit être fixée sur un mur solide, résistant au feu et aux vibrations.
5. Dans les endroits pollués et présentant des dommages potentiels au mécanisme, le compteur d'énergie doit être installé dans une armoire de protection.
6. Lors de l'installation du câblage, suivez le schéma de câblage sur le cache-bornes du compteur d'énergie électrique ou le schéma de câblage correspondant dans ce manuel. Il est préférable de s'adapter à l'introduction de plusieurs fils de cuivre pour éviter un fonctionnement anormal ou une brûlure du compteur d'énergie électrique en raison d'un mauvais contact.
Lorsque le compteur électrique est correctement connecté au réseau, le voyant d'alimentation du compteur doit être allumé en permanence.
Mode d'emploi
1. Lors de l'utilisation d'un compteur d'énergie électrique dans des zones fréquemment frappées par la foudre, des mesures de protection contre la foudre doivent être prises pour éviter d'endommager le compteur en raison de la foudre.
2. La capacité de charge du compteur d'énergie électrique est comprise entre 0,05 lb ~ Imax (type de connexion directe) ou 0,02 lb ~ lmax (par type de connexion par transformateur). Le dépassement de cette capacité de charge entraînera une mesure inexacte du compteur d'énergie électrique ou une combustion de la bobine de courant due au chauffage.
3. Lorsqu'un compteur d'énergie électrique est utilisé avec un transformateur, c'est-à-dire qu'un compteur d'énergie électrique connecté via un transformateur de courant doit multiplier la lecture de son énergie électrique par le multiplicateur du transformateur pour obtenir la consommation électrique réelle.
4. Affichage des données : l'écran LCD 8 bits (6+2) affiche la consommation d'énergie active totale
5. Indication d'impulsion : lorsque le voyant d'impulsion est allumé, il indique la détection d'une impulsion de puissance (lorsqu'il y a un signal d'échantillonnage, le voyant d'impulsion est allumé pendant environ 80 ms).
6. Fonction du voyant : impulsion de puissance détectée (lorsqu'il y a un signal d'échantillonnage, le voyant d'impulsion s'allume pendant environ 80 ms) ; Lorsque le relais du compteur électrique est fermé, le voyant reste allumé en guise de voyant d'alarme. Après la fermeture, le voyant d'alarme annule l'alarme et agit comme une lumière pulsée.
