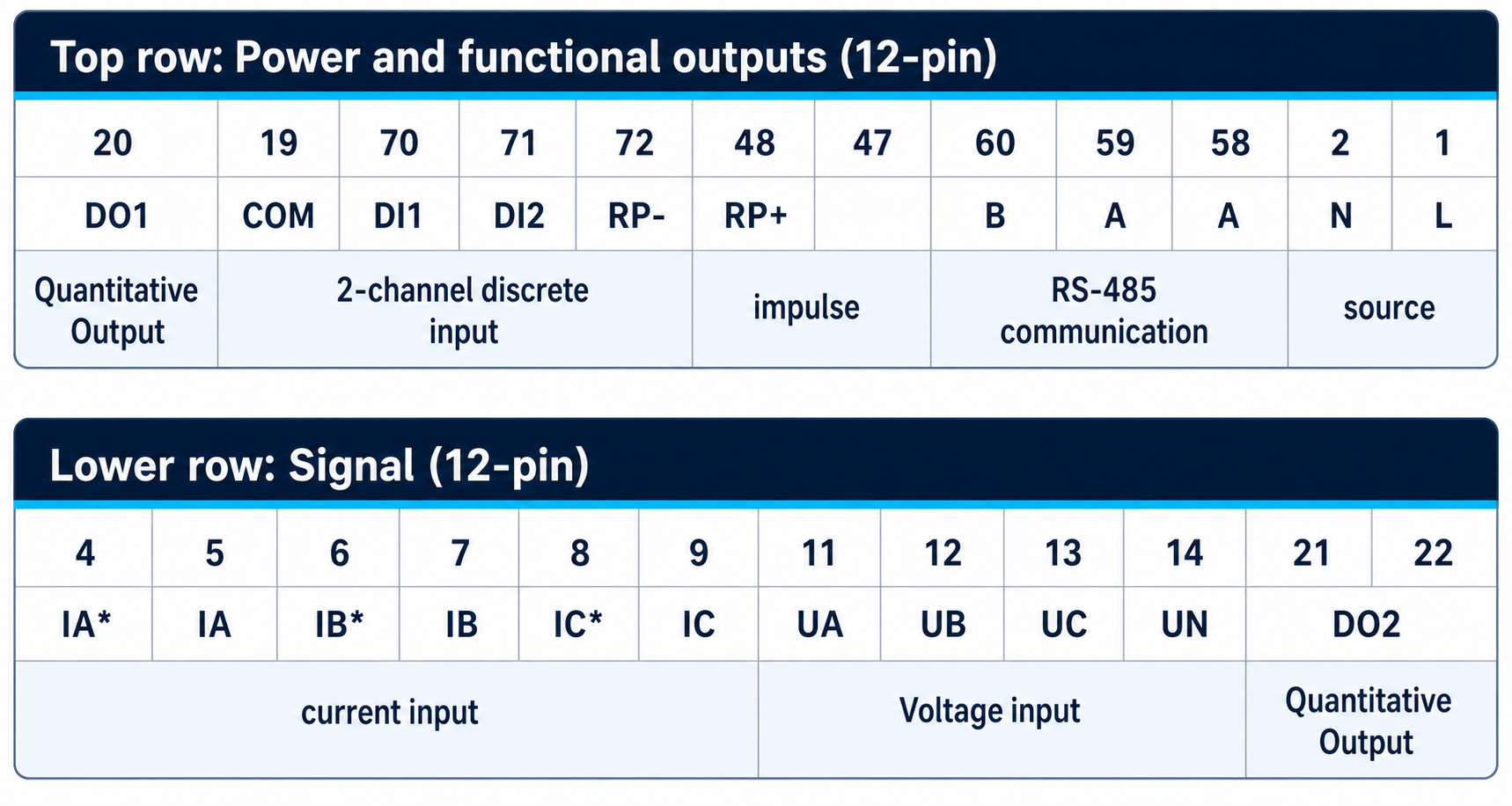

Câblage

Description

Le compteur d'énergie triphasé monté sur rail DIN est doté d'un écran LCD de type stylo et sert de terminal de mesure de puissance CA modulaire : un produit hautement intégré conçu pour les applications de mesure des paramètres de puissance CA. Il offre une gamme de fonctions, notamment la mesure et le calcul de la puissance CA triphasée, l'accumulation de mesure d'énergie, l'analyse des harmoniques, l'analyse du déséquilibre de tension et de courant, la mesure d'énergie complexe basée sur les tarifs, la mesure de la demande de pointe, l'entrée numérique à 4 canaux et la sortie relais à 2 canaux. Le compteur comprend également une interface de communication pour la connexion aux systèmes de surveillance informatique, prenant en charge l'interface RS485 et le protocole de communication MODBUS, permettant la transmission des données mesurées et de l'état de l'appareil. Ce compteur d'énergie triphasé monté sur rail peut être largement déployé dans diverses industries, telles que les services publics d'électricité, les télécommunications, les chemins de fer, les transports, la protection de l'environnement, la pétrochimie et la sidérurgie, pour surveiller la consommation électrique des équipements CA.

Fonction

Mesure et calcul de la tension triphasée, du courant triphasé, de la puissance active totale, de la puissance réactive totale, de la puissance active et réactive pour chaque phase, du facteur de puissance, du facteur de puissance spécifique à la phase, de la fréquence du système, de la consommation totale d'énergie active, de la consommation totale d'énergie réactive, etc.
4 ensembles de fonctionnalités de comptage d'électricité à tarifs multiples
Déséquilibre de tension et de courant (facultatif)
Mesure de la demande maximale et enregistrement du temps de demande (en option)
Rapport de contenu harmonique : fonctions de mesure et de calcul pour la distorsion harmonique totale (THD) de la tension et du courant, les composantes harmoniques 2e à 31e du courant et de la tension, la distorsion harmonique impaire totale, la distorsion harmonique paire, le facteur harmonique de tension, le facteur de crête de tension, le coefficient K de courant, etc. (facultatif)
Équipé d'une fonction d'enregistrement de 50 événements pour le stockage en temps réel des événements d'alarme discrets qui se produisent. (Facultatif)
Consommation de puissance active et réactive pour chaque phase
Prend en charge l'interface RS485 avec le protocole de communication MODBUS-RTU ou le protocole DL/T645 (en option).
Surveillance d'entrée discrète à 2 canaux (prend en charge jusqu'à 4 canaux), sortie relais à 2 canaux (en option)

Caractéristiques

Puissantes capacités d’acquisition et de traitement de données.
Haute sécurité et excellente fiabilité :Diverses mesures anti-interférences ont été mises en œuvre au cours du processus de conception, garantissant un fonctionnement stable dans les environnements des systèmes électriques. L'indice d'immunité aux décharges statiques est de niveau 4 ; l'immunité aux trains d'impulsions électriques transitoires rapides est de niveau 4 ; l'immunité aux impulsions haute tension est de niveau 4 ; l'indice d'immunité aux surtensions est de niveau 3 ; l'indice de protection du panneau est conforme à IP54 et l'indice de protection du boîtier est conforme à IP20.
Taille compacte, installation facile: Dimensions compactes ; dispose d'un support sur rail DIN standard de 35 mm pour une installation et un câblage pratiques sur site.
Câblage du système pratique et flexible :Les méthodes de câblage du système comprennent le système triphasé à quatre fils et le système triphasé à trois fils. (Les utilisateurs peuvent configurer ces paramètres eux-mêmes ; cependant, le schéma de câblage doit être mis à jour en conséquence.)
Affichage intuitif et fonctionnement convivial: Le module LCD à segments dédié, combiné à une interface d'affichage graphique chinoise méticuleusement conçue, permet l'affichage en temps réel de plusieurs informations ; son rétroéclairage brillant garantit que les opérateurs peuvent lire avec précision les données même dans des conditions de faible luminosité. L'interface d'exploitation conviviale permet aux opérateurs de maîtriser rapidement des tâches telles que la lecture des données et la configuration des paramètres.

Technique

Fonction			Paramètre
Afficher	Réseau de distribution d'énergie		Monophasé ; triphasé à trois fils; triphasé à quatre fils
	électricité presse	Valeur nominale	AC100V,220V,380V (veuillez le préciser lors de votre commande)
		surcharge	Mesure : 1,2× ; Instantané : 2×/10s
		puissance dissipée	<0,1 VA (par phase)
		impédance	>1 MΩ
		précision	Classe de précision : 0,2 ; Mesure RMS (Root Mean Square)
	électricité flux	Valeur nominale	AC 2,5 mA, AC 1 A, 5 A (veuillez le préciser lors de votre commande)
		surcharge	Mesure : 1,2x ; Instantané : 10x/1s
		puissance dissipée	<0,4 VA (par phase)
		impédance	<10mΩ
		précision	Classe de précision : 0,2 ; Mesure RMS (Root Mean Square)
	fréquence		40 à 65 Hz ; Classe de précision : ±0,02 Hz
	pouvoir		Puissance active et réactive totale triphasée – Précision : 0,5
	énergie électrique		Mesure de puissance à quatre quadrants : précision de la puissance active ±0,5 %, précision de la puissance réactive ±1 %
	Déviation (facultatif)		Écart de tension : 0,2 % ; Écart de fréquence : 0,02 %
	Déséquilibre (facultatif)		Tension : 0,2 % \| Courant : 0,2 %
	Taux de contenu harmonique (facultatif)		Euh> 2%:5% Euh Euh≤2 % :0,1 % ONU
	Tarification à taux multiples (facultatif)		Doté de 4 plans tarifaires multi-tarifs (4 tarifs différents sur 12 plages horaires)
	Demande (facultatif)		Demande mensuelle maximale au cours des trois derniers mois
	montrer		Écran LCD à stylet
	Événement (facultatif)		Stockage cyclique en temps réel de 50 événements d'alarme
source	plage de travail		CA, CC 85 V ~ 265 V
	puissance dissipée		≤4 VA
sortir	interface numérique		RS-485, protocole MODBUS-RTU
	Entrée numérique (en option)		Entrée discrète à 4 canaux (interface à contact sec)
			Ri <500 Ω – connecté ; Ri> 100 kΩ – déconnecté
	Sortie numérique (en option)		Sortie relais 2 canaux
			Valeur nominale du contact du relais : 5 A/250 V CA ; 5 A/30 V CC
environnement	environnement de travail		-10~55°C ; altitude ≤ 2000 m ; 93 % d'humidité relative ; pas de condensation ; pas de gaz corrosifs
	Environnement de stockage		-30~70℃
sûre	tension de tenue		Entrée et alimentation > 2 kV ; Entrée et sortie > 2 kV ; Alimentation et sortie > 2 kV
	isolation		Entrée, sortie et alimentation du châssis : > 5 MΩ
