Comment optimiser le PUE d'un centre de données avec une surveillance multi-circuits ?

Dans le fonctionnement des centres de données modernes à grande échelle, la consommation d'énergie « invisible » constitue le plus grand obstacle à l'efficacité énergétique. À mesure que la densité de puissance des racks augmente, les compteurs à circuit unique traditionnels ne peuvent plus répondre aux exigences d'espace et de précision des panneaux d'alimentation distants (RPP) et des unités de distribution d'énergie (PDU).

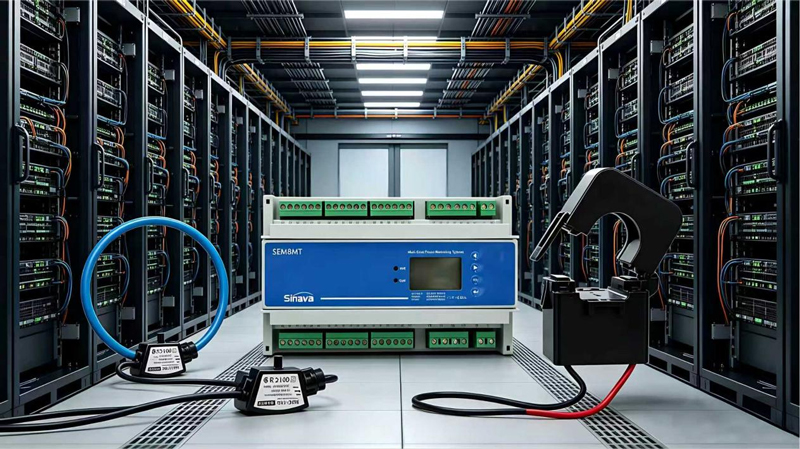

Cet article explore comment le système innovant de surveillance de l'alimentation multicircuit Sinava SEM8MT construit un réseau de surveillance de distribution haute fiabilité et haute densité.





1. Défis liés à la distribution de terminaux dans les centres de données

Les équipes O&M (Exploitation et Maintenance) des centres de données sont confrontées à trois obstacles majeurs lors de la mise en œuvre d’une gestion fine de l’énergie :

● Contraintes d'espace : l'espace à l'intérieur des RPP est primordial ; accueillir des dizaines de compteurs traditionnels sur rail DIN est presque impossible.

● Complexité du câblage : le câblage traditionnel des transformateurs de courant (TC) est fastidieux et l'installation hors tension est coûteuse.

● Goulets d'étranglement en matière de précision : la réalisation d'audits énergétiques de qualité de facturation nécessite une précision de bout en bout de classe 0,5S ou supérieure.



2. Série Sinava SEM8MT : solution multicircuit modulaire

Basée sur l'architecture de surveillance des circuits de dérivation, cette solution multicircuit utilise une conception « Bus + Modulaire » pour révolutionner l'infrastructure de surveillance.



Répartition des composants principaux :

● Unité d'affichage : le « cerveau » du système, traitant les données et prenant en charge les protocoles courants tels que Modbus-RTU, Modsbus-TCP et Bacnet.

● Modules de mesure de courant :

● Capacité multi-circuits : un seul module peut surveiller plusieurs circuits triphasés ou monophasés.

● Indépendance : Chaque circuit peut être configuré indépendamment avec des seuils d'alarme pour surveiller les fluctuations de courant du serveur.

● Capteurs flexibles ou à noyau solide (TC pré-câblés) : Prise en charge Plug & Play (interface RJ12) avec reconnaissance automatique du rapport, éliminant les risques de court-circuit dus aux erreurs de câblage.



3. Surveillance haute densité dans les centres de données à grande échelle



Scénario A : Surveillance des RPP et des PDU

Dans les grandes salles de serveurs, un RPP peut produire 42 circuits ou plus. La solution SMT8 couvre toutes les branches avec un seul système :

● Avantage : permet d'économiser jusqu'à 70 % d'espace d'installation par rapport aux compteurs traditionnels.

● Informations en temps réel : surveille le courant, la puissance active, la puissance réactive et la qualité de l'alimentation pour chaque rack de serveur individuel.



Scénario B : Précision de classe 0,5S de bout en bout

Le système SEM8MT garantit les niveaux de précision requis par la norme ISO 50001 (de 2% à 120% du courant nominal). Ceci est essentiel pour la facturation des locataires dans les centres de données de colocation.



4. Analyse technique approfondie : modules et capteurs actuels

● Évolutivité modulaire : un système peut surveiller jusqu'à 32 modules de courant (jusqu'à 96 circuits monophasés) via une seule connexion de bus.

● Technologie RJ12 : L'interface RJ12 "Click and Lock" assure une connexion électrique correcte à 100% même dans des armoires exiguës.

● Polyvalence du capteur :

● Solid-core : idéal pour les nouvelles constructions (précision la plus élevée).

● Split-core : Idéal pour moderniser les centres de données en direct sans temps d'arrêt.

● Bobines Rogowski : installation flexible pour les grands jeux de barres ou les espaces de câbles irréguliers.



5. Comparaison : compteurs traditionnels par rapport à la solution SEM8MT (H2)

Caractéristique	Compteur traditionnel à circuit unique	Solution Sinava SMT8
Densité d'installation	Faible (encombrant)	Extrême (modulaire/empilable)
Temps de câblage	Long (câblage CT manuel/alimentation)	Rapide (RJ12 Plug & Play)
Coût des communications	Élevé (IP individuelle/passerelle)	Faible (adresse partagée via le bus)
Remplacement à chaud	Non pris en charge	Pris en charge (développer en direct)



6. Conclusion : la fondation des centres de données verts

La transformation verte commence par la mesure. En déployant des systèmes de surveillance multicircuits tels que SEM8MT, les opérateurs peuvent suivre la dynamique du PUE en temps réel et utiliser l'analyse harmonique pour prédire les pannes de courant potentielles, garantissant ainsi une haute disponibilité pour les installations de niveau III/IV.
