MCCB

Description

Technique

Description

Dans un circuit AC 50 Hz, le KM2 peut bien fonctionner de 16A à 800A jusqu'à 800V. Les déclencheurs de surcharge, de court-circuit et de sous-tension sont conçus pour la protection du système de distribution et des moteurs. Des matériaux respectueux de l'environnement sont utilisés dans KM2.

Nombre de pôles : 3P, 4P

Catégorie Applicable: A

Courant nominal (In): 63A-630A

Tension de fonctionnement nominale (Ue) : AC400V/AC690V

Tension d'isolation nominale (Ui) : AC800V

Tension nominale de tenue aux chocs (Uimp) : 8 kV

Type de déclencheur : thermomagnétique

Température ambiante : -5 ℃ ~ 55 ℃

Pouvoir de coupure (AC400V) :

L : Icu=35kA, AC400V, Ics=100 %Icu

M : Icu=50kA, AC400V, Ics=100 %Icu

H : Icu=65kA, AC400V, Ics=100 %Icu

Pouvoir de coupure (AC690V) :

M/H : Icu=10kA, Ics=100 %Icu

M/H : Icu=15kA, Ics=100 %Icu In=630A

Conforme à la norme : IEC/EN60947-2 GB/T14048.2

Certificat : CCC CE CB

MCCB KM2

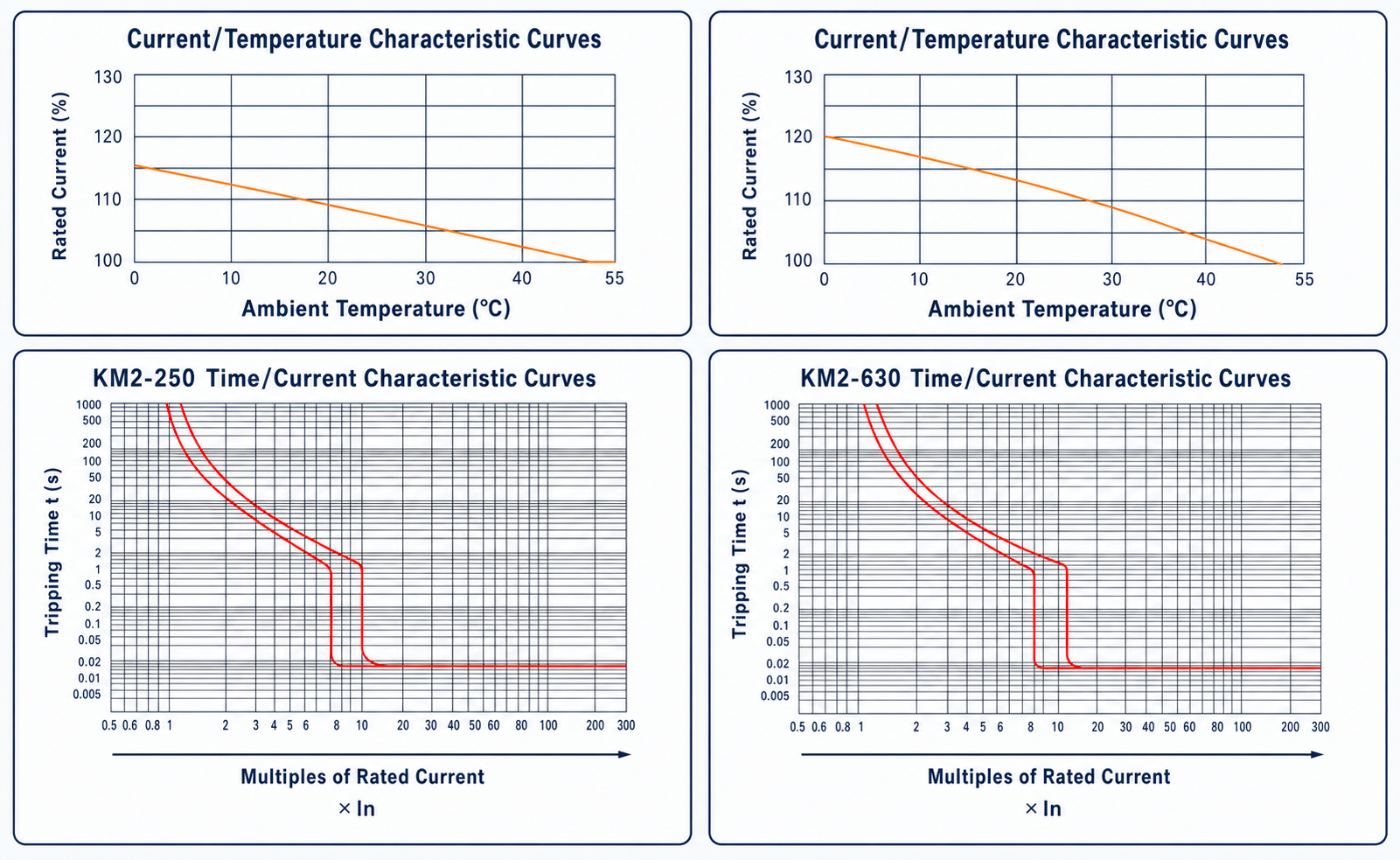

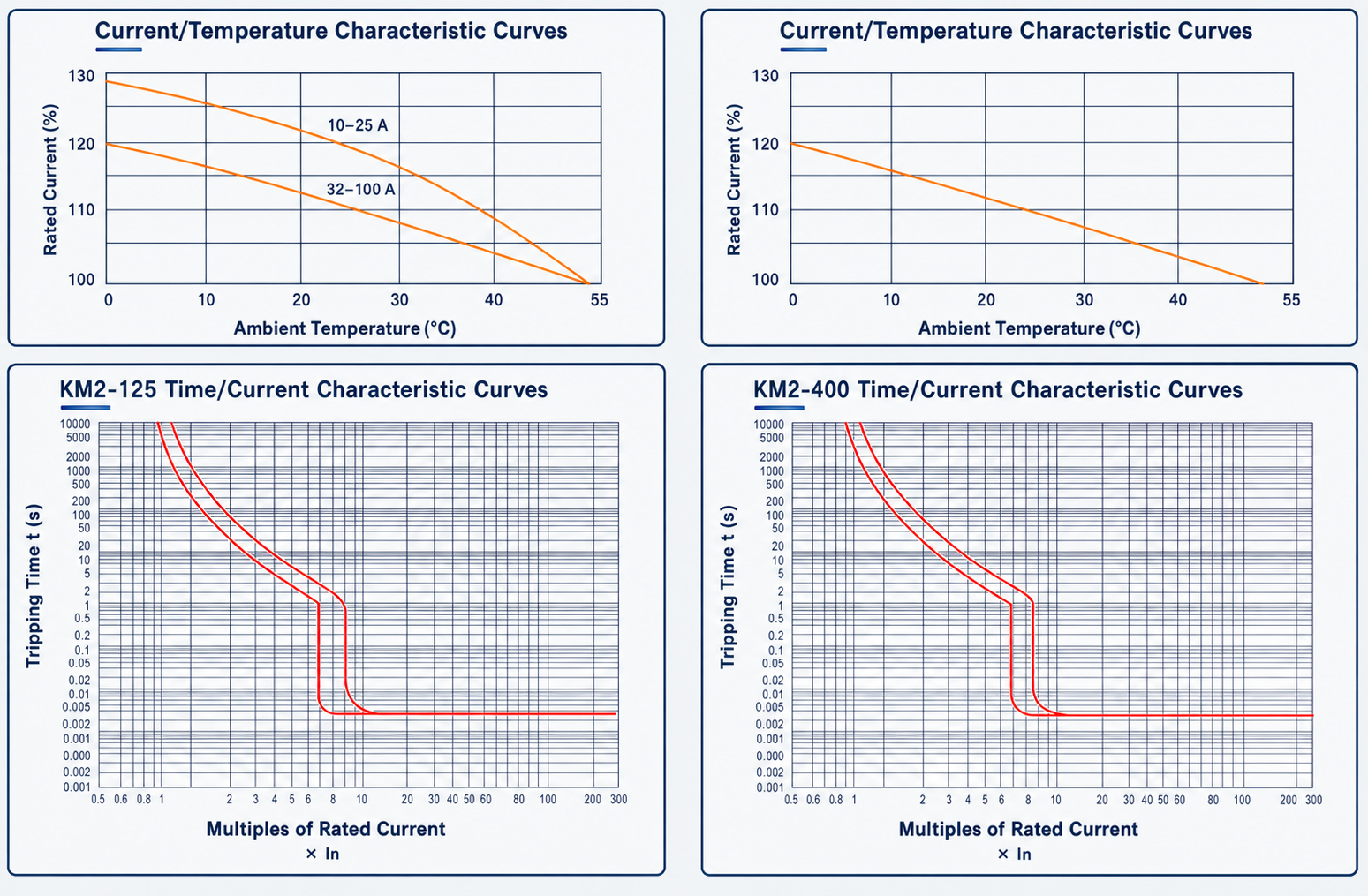

Caractéristiques de fonctionnement du KM2

Déclenchement magnéto-thermique

MCCB KM2

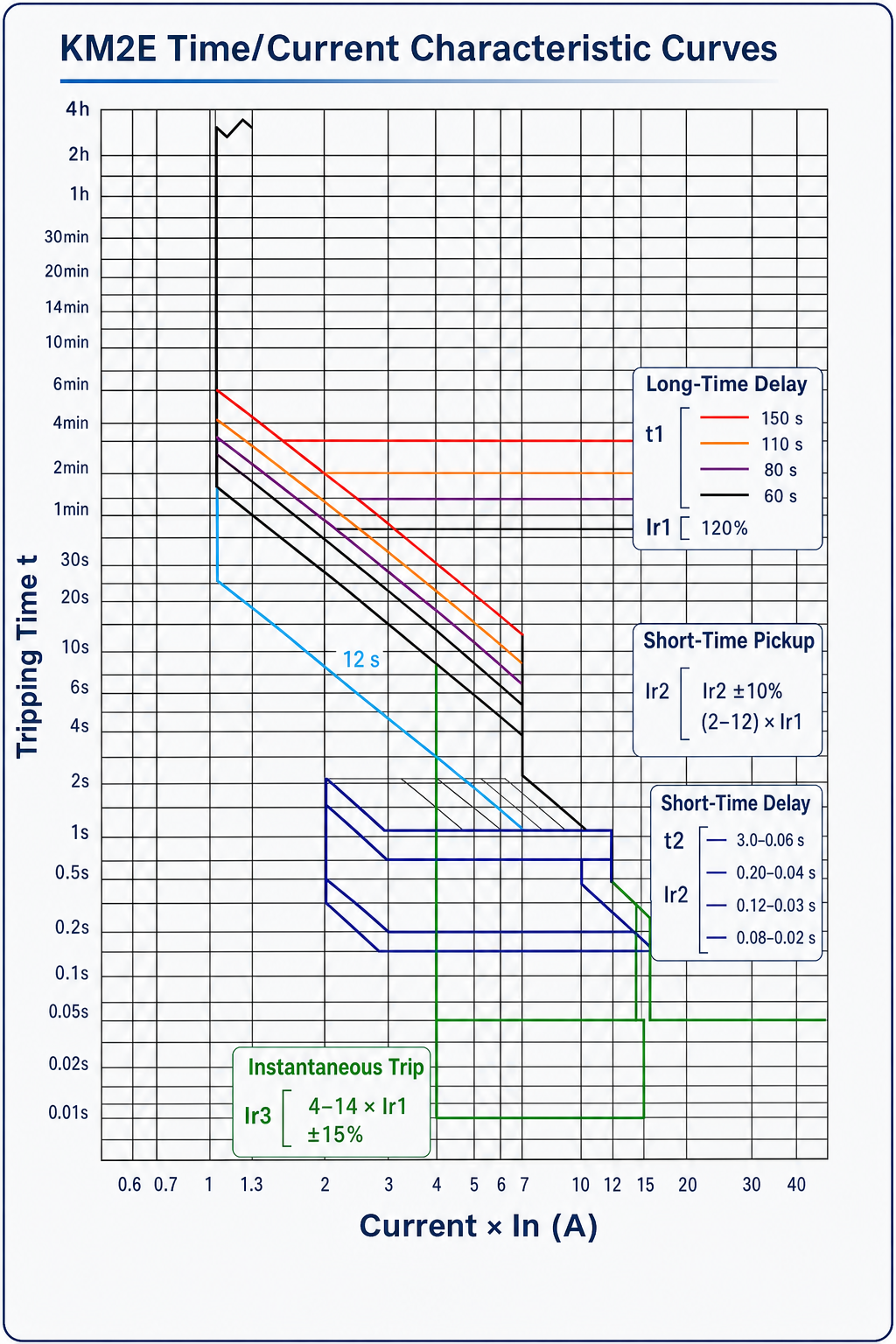

Caractéristiques de déclenchement du KM2E

Réglage réglable
1. Paramètre de courant de surcharge (Ir1)
2. Temps de retard long de surcharge (t1)
3. Réglage du courant de court-circuit (Ir2)
4. Temps de retard de court-circuit (t2)
5. Réglage du courant de déclenchement instantané (Ir3)
6. Déclenchement sur défaut à la terre Réglage du courant (Ir4)
7. Prise de test
8. Indicateur - Prêt à partir
9. Indicateur - Pré-alarme de surcharge (I>0,8xIr)
10. Indicateur - Surcharge (I> 1,05xIr)

MCCB KM2

Technique

Fonction de protection		Symbole	Plage de réglage
Voyage retardé	Courant de démarrage (A)	Ir1	In=32A : 16 20 25 32 Dans =63A : 32 36 40 45 50 55 60 63 Dans =125A:63 65 70 75 80 85 90 95 100125 En =250A : 100 125 140 160 180 200 225 250 En =400A : 200 225 250 280 315 350 400 En =630A : 400 420 440 460 480 500 560600630 In =800A : 6 6 630640660 680700 720 740760780800 Ne déclenche pas à pas plus de [lr1]x1,05 Déclenchement dans les 2 heures entre [ir1]x1,05 et [lr1]x1,3 *Déclenchement en 1 heure entre [lr¹]×1,3 et [Ir¹]x2
Voyage retardé	Temporisation(s)	t1	(12-60-100-150)(sec) à [Ir1]x2'" *Type de moteur : (0,93-4,63-6,17-7,72-11,6)(sec) à 720 % de Ir1 (21,3-107-142-178-267)(sec) à 150 % de Ir1 Tolérance de réglage de la temporisation : ±20 %
Déplacement court retardé	Courant de démarrage (A)	Ir2	[Ir1]x(2～12)(2-2.5-3-4-5-6-7-8-10-12) *Tolérance de réglage actuel : ±10 %
Déplacement court retardé	Temporisation(s)	t2	(0,06-0,1-0,2-0,3)(sec) *Tolérance de réglage du délai : ±20 %
Voyage instantané	Courant de démarrage (A)	Ir3	[Ir1]x(4~14)(OFF-4-6-7-8-9-10-11-12-14) ²) *Tolérance de réglage actuel : ± 15 %
Déclenchement sur défaut à la terre	Courant d'appel (A)	Ir4	[Ir1]x(OFF-0,3-0,4-0,5-0,6-0,7-0,8) ③ *Tolérance de réglage actuel : ± 10 %
(1)Pour KM2E-125 250, réglage t¹ : (OFF-12-60-80-100)(sec) à [lr1]x2
(2)Pour KM2E-125 250, réglage Ir3 : (OFF-4-6-7-8-10-11-12-13-14)
(3)Pour KM2E-125 250, réglage Ir4 : (OFF-0,4-0,5-0,6-0,7-0,8)

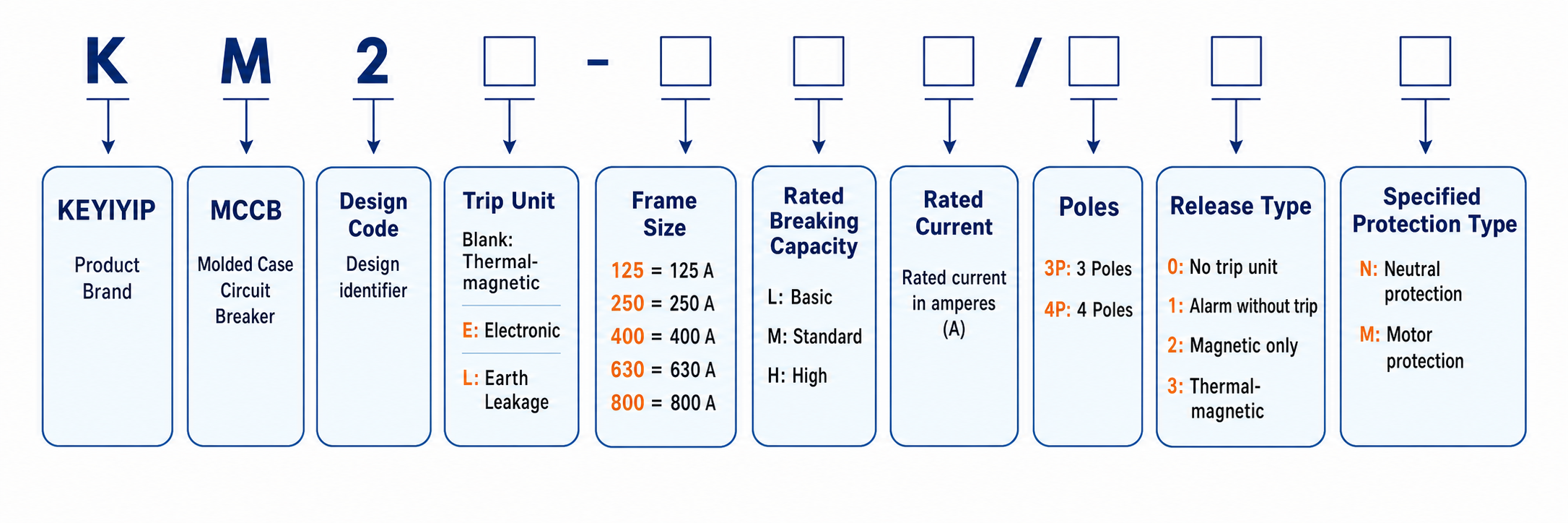

Code de commande

Modèle		KM2-125			KM2-250		KM2-400		KM2-630		KM2E-800
Type de capacité de coupure		X	L	M.	L	M.	L	M	M.	H	M.	H
Courant nominal In(A)		16,20,25,32,40,50,63,80,100,125			100,125,150,160,180,200,225,250		250,300,350,400		400,500,630		400~800
Poteaux		3/4			3/4		3/4		3/4		3/4
Tension d'isolation nominale Ui (V)		CA 800			CA 800		CA 800		CA 800		CA 1000
Tension de tenue aux impulsions nominale Uimp (V)		8000			8000		8000		8000		8000
Tension de service nominale Ue (V)		CA 400/690			CA 400/690		CA 400/690		CA 400/690		CA 400/690
Court-circuit ultime évalué Pouvoir de coupure Icu(kA)	AC400	25	35	50	35	50	35	50	50	65	50	65
	AC690	-	10		10		15		15		15	20
Court-circuit de service nominal Capacité de coupure ICs (kA)	AC400	25	35	50	35	50	35	50	50	65	50	65
	AC690	-	10		10		15		15		15	20
Vie électrique (cycles)	AC400	8000			7500		7500		7500		7500
	AC690	1500			1500		1500		1500		500
Durée de vie mécanique (cycles)		20000			10000		10000		10000		10000
Dimension (mm)	W(3/4)	75/100	92/122		107/142		150/198		182/240		210/280
	L	130	150		165		257		270		280
	H	84	83		103		107		110		115.5
Déclenchement de dérivation		Ô			Ô		Ô		Ô		Ô
Libération de sous-tension		Ô			Ô		Ô		Ô		Ô
Interrupteur auxiliaire		Ô			Ô		Ô		Ô		Ô
Interrupteur d'alarme		Ô			Ô		Ô		Ô		Ô
Mécanisme de fonctionnement motorisé		Ô			Ô		Ô		Ô		Ô
Fonctionnement de la poignée rotative		Ô			Ô		Ô		Ô		Ô
