Description

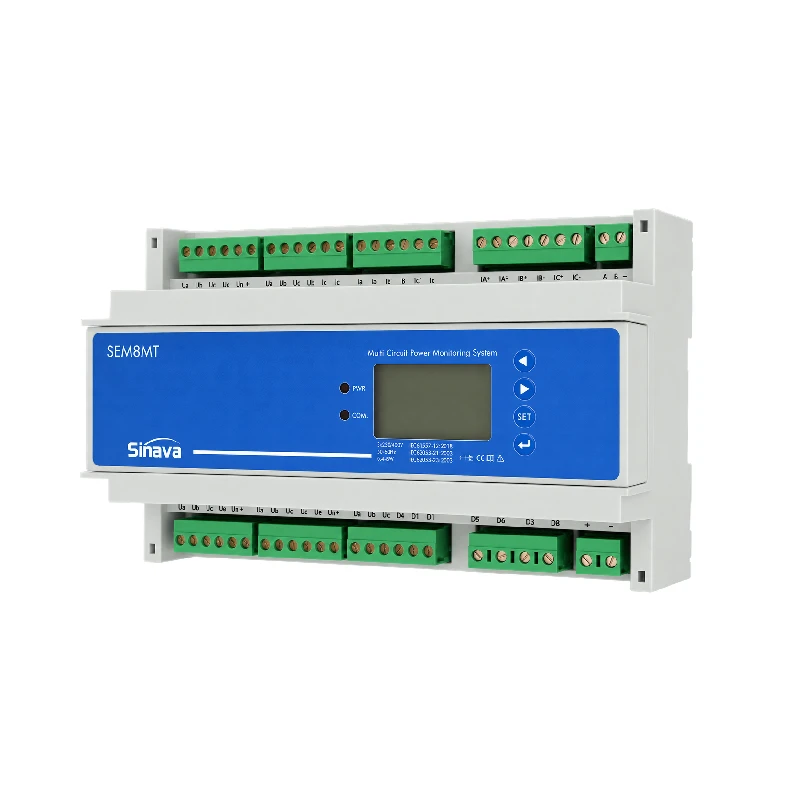

Le wattmètre multicanal fournit une solution de mesure compacte et robuste ; Il peut réaliser une surveillance fiable des charges électriques ou industrielles des bâtiments commerciaux à un coût d'installation unique inférieur grâce au comptage secondaire. Les circuits monophasés peuvent prendre en charge jusqu'à 18 canaux, tandis que les circuits triphasés peuvent prendre en charge jusqu'à 6 canaux.

Cet appareil peut effectuer des mesures en temps réel, mesurer la consommation d'énergie et la production d'énergie, prendre en charge la facturation à plusieurs taux de durée d'utilisation (TOU) et surveiller la qualité de l'énergie. Il offre plusieurs options de communication avancées, notamment Modbus via RS485, une interface Ethernet et diverses options de combinaison de communication entrée/sortie, permettant un échange de données étendu et fiable.

Conditions de travail

-Alimentation

CA/CC : 90-240 V, 50/60 Hz ;

Consommation électrique maximale <5 W

- Environnement de travail :
Température : -20°C~+60°C
Humidité : 20 % ~ 95 % RH (sans condensation)

- Environnement de stockage
Température : -25°C à+70°C
Humidité : 20 % à 95 % HR (sans condensation)

Saisir

Actuelle	Plage : 0 à 5 A (en option : 1 A, 5 A, 100 mA)
tension	Plage : 0–480 V L-L (CATIII-300 V)
fréquence	50/60Hz
surcharge de courant	Peut fonctionner en continu à 1,2 fois la valeur nominale ; peut fonctionner pendant 5 secondes à 10 fois la valeur nominale.
Surcharge de tension	Fonctionne à deux fois la valeur nominale pendant 30 secondes

Précision

Paramètre

Précision

UNE

Totale

tension

Actuelle

puissance active

puissance réactive

rendement apparent

facteur de puissance

Énergie de puissance active

Puissance réactive

fréquence

0.2

0,5 s

1.0

0.1

var1

VA1

PF1

var2

VA2

PF2

var3

VA3

PF3

var

Virginie

varh

Technique

Fonction		Paramètre
Paramètres en temps réel	tension	Ua, Ub, Uc / Uab, Ubc, Uca	●
	Actuelle	Chaque canal/phase	●
	pouvoir	Chaque canal/phase	●
	puissance réactive	Chaque canal/phase	●
	rendement apparent	Chaque canal/phase	●
	facteur de puissance	Chaque canal/phase	●
	fréquence	Chaque canal/phase	●
énergie électrique	Puissance active +	Chaque canal	●
	Puissance réactive +	Chaque canal	●
	Puissance active-	Chaque canal	●
	Puissance réactive-	Chaque canal	●
	Tarification de l’électricité en fonction de l’heure de consommation	4 plans tarifaires, 12 sous-sessions	○
Qualité de l'énergie	distorsion harmonique totale	UTHD, UTOHD, UTEHD, UTHFF, UCF ITHD, ITOHD, ITEHD, IKF	○
	Harmonique unique	2-31	○
	Déséquilibre de tension	/	○
	Déséquilibre actuel	/	○
	Enregistrement à la demande	Record de demande au cours des trois derniers mois	○
	écart de tension	/	○
signaler à la police	Alarme virtuelle	5 déclencheurs d'alarme	○
Module E/S	Sortie d'impulsion à 1 canal	Valeur par défaut : 5 000 impulsions/kWh VCC < 48 V, Iz < 50 mA.	○
Module E/S	Entrée discrète à 6 canaux	Résistance en circuit ouvert <500 Ω ; résistance en circuit fermé> 100 kΩ	●
communication	Interface RS485	RS485, Modbus-RTU	●

Remarque : « » indique une fonctionnalité standard ; « ○ » indique une fonctionnalité facultative ;

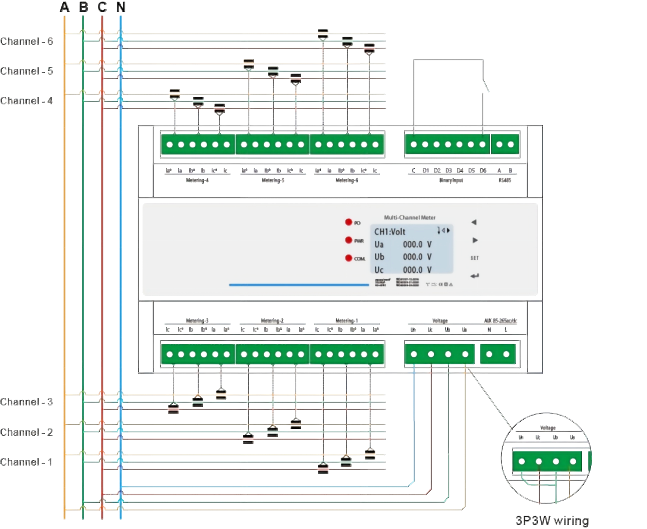

Câblage

Terminale	Explication
L/N	Entrée auxiliaire : 85–265 Vca/DC
Ua/ Ub/ Uc/ Un	Entrée de tension phase A, B, C et ligne neutre
Dosage 1-6	Entrée de courant à 6 canaux
C	Borne publique
D1-D6	6 ports d'entrée relais
UN B	Interface de communication RS485

SEM8MT

Remarque : lors de l'utilisation de la configuration de câblage 3P3W, Ub et Un doivent être court-circuités extérieurement comme indiqué sur le schéma ; sinon, la tension affichée sera incorrecte.
