Application de filtre harmonique actif (AHF) dans un système de distribution d'énergie d'un hôpital de Hong Kong
Atténuation des harmoniques à deux niveaux : filtrage au niveau du bus et au niveau de la charge critique
1. Base de conception et structure de distribution d'un grand hôpital
La base de conception de ce projet faisait principalement référence au Code de conduite du Département des services électriques et mécaniques (EMSD) pour les règlements sur l'électricité (lignes), aux normes de conception technique des hôpitaux de l'Autorité hospitalière (HA) et à la liste de contrôle des normes de conception des installations électriques, ainsi qu'aux spécifications techniques électriques pertinentes du Département des services architecturaux (ArchSD) et aux règles d'approvisionnement de la compagnie d'électricité locale.
Pour un grand hôpital, la structure d’alimentation électrique typique peut être comprise comme :
Moyenne tension 11 kV / 22 kV → appareillage MT → transformateurs de distribution → distribution principale BT 380/220 V → jeux de barres fonctionnels → charges médicales et de bâtiment
Dans les projets réels, le niveau MT, le nombre et la capacité des transformateurs, les sections de jeux de barres BT et la disposition de l'alimentation de secours doivent être confirmés par rapport aux conditions d'alimentation et au profil de charge réels de l'hôpital.
Une caractéristique clé de ce projet est l’utilisation de jeux de barres BT relativement indépendants pour différents domaines fonctionnels. En particulier, les charges liées aux rayonnements ne partagent pas de jeu de barres avec d’autres charges médicales critiques. La conception de l’AHF doit donc considérer chaque zone de distribution séparément.

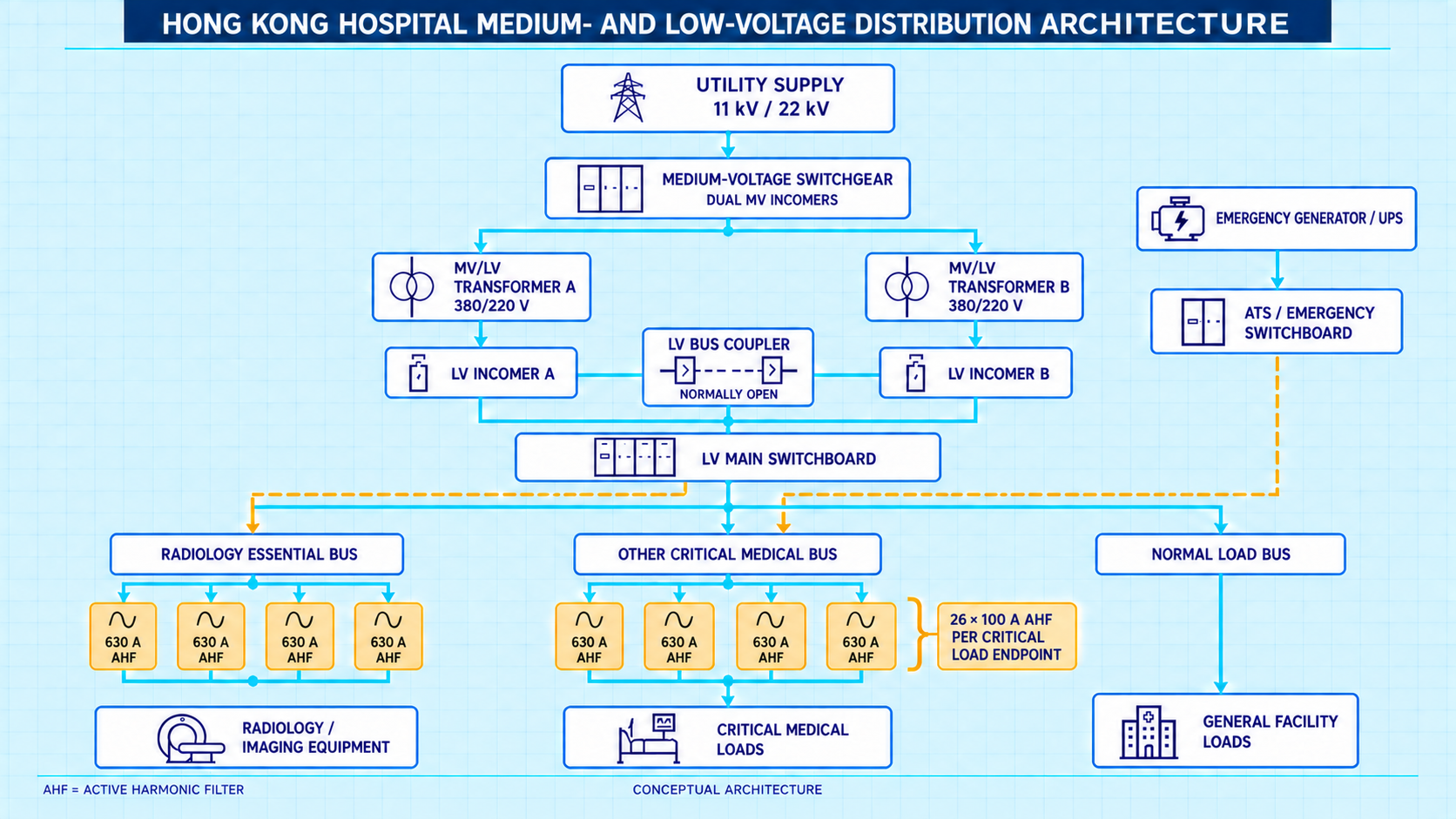

Figure 1. Architecture conceptuelle de distribution MT/BT d'un grand hôpital (AHF = filtre harmonique actif).
2. Défis liés à la qualité de l’énergie dans les systèmes BT des hôpitaux
Les hôpitaux modernes contiennent un grand nombre d’appareils électroniques de puissance, qui constituent également d’importantes sources de courants harmoniques. L'étage redresseur des systèmes UPS, les équipements d'imagerie médicale tels que la tomodensitométrie et l'IRM, les systèmes à rayons X, les entraînements de climatisation à fréquence variable, les équipements informatiques et l'éclairage LED peuvent tous générer des harmoniques à des degrés divers.
Ces harmoniques apparaissent d’abord dans les départs où les charges sont connectées. Lorsque plusieurs charges non linéaires fonctionnent simultanément, les courants harmoniques convergent vers l’amont et forment finalement une charge harmonique combinée au niveau du bus BT.
Les problèmes harmoniques dans les hôpitaux existent donc généralement à deux niveaux à la fois :
Pour protéger les équipements critiques et résoudre la distorsion au niveau du bus, ce projet adopte une solution d'atténuation à deux niveaux.

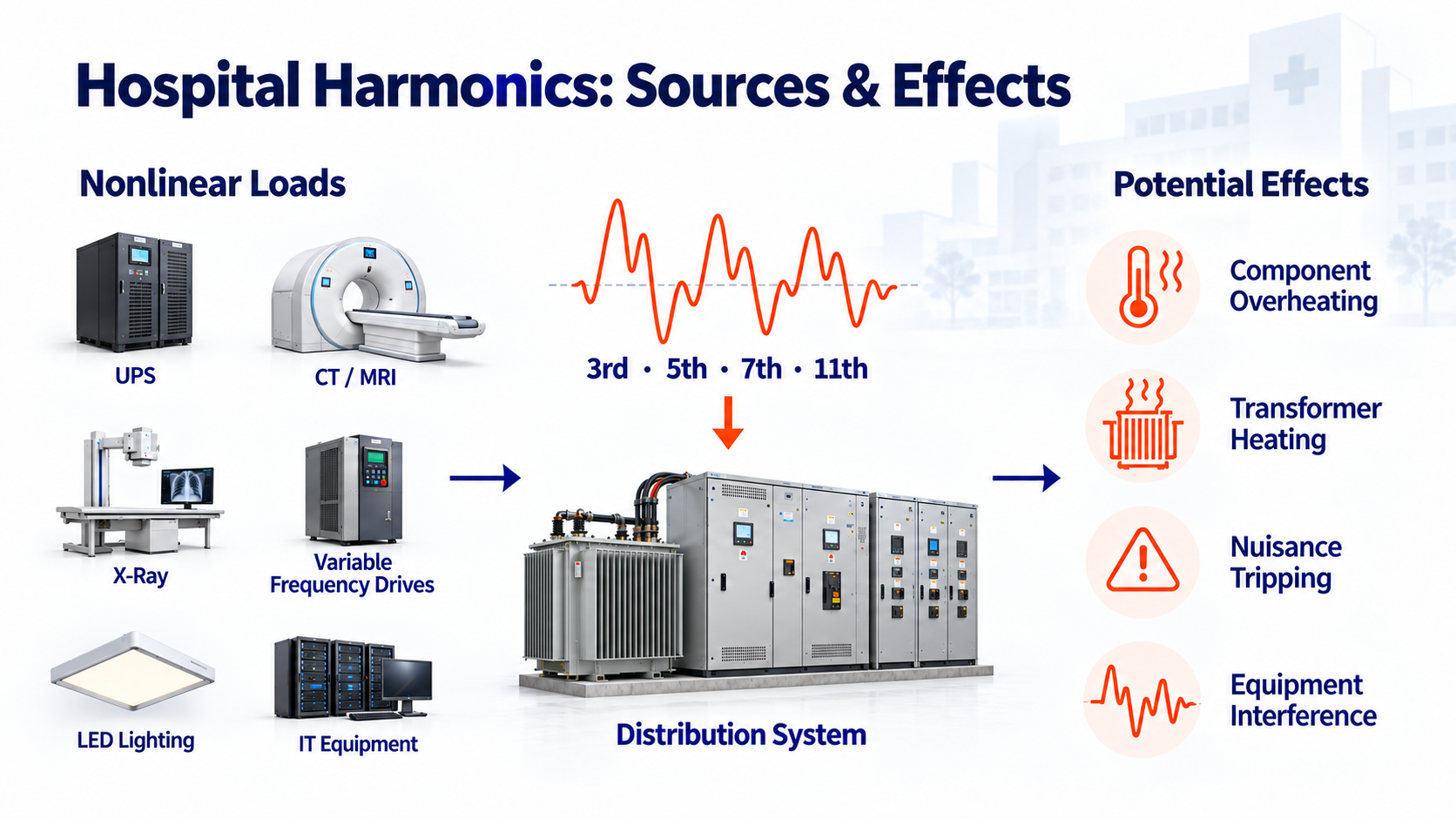

Figure 2. Sources d'harmoniques courantes dans les hôpitaux et leurs effets potentiels (harmoniques 3e, 5e, 7e, 11e ; surchauffe des composants, échauffement des transformateurs, déclenchements intempestifs, interférences sur les équipements).
3. Configuration globale de l'AHF
Ce projet est équipé d'un total de 34 unités AHF, réparties comme suit :

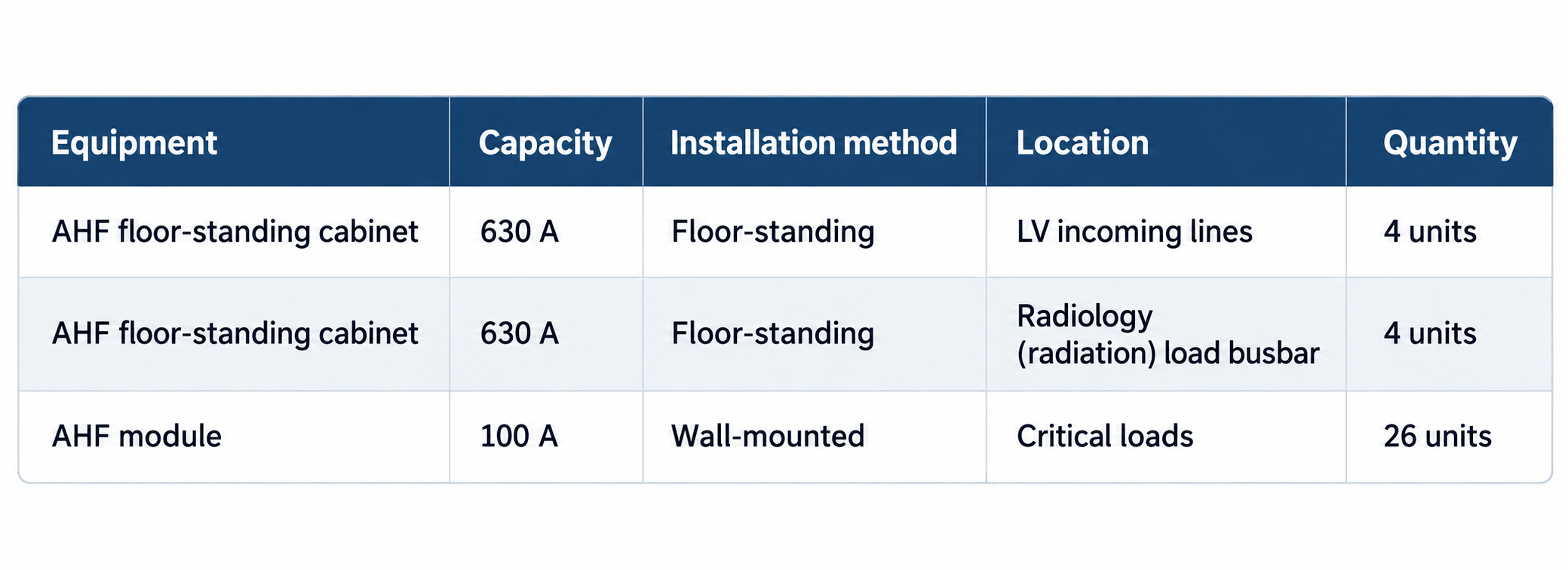

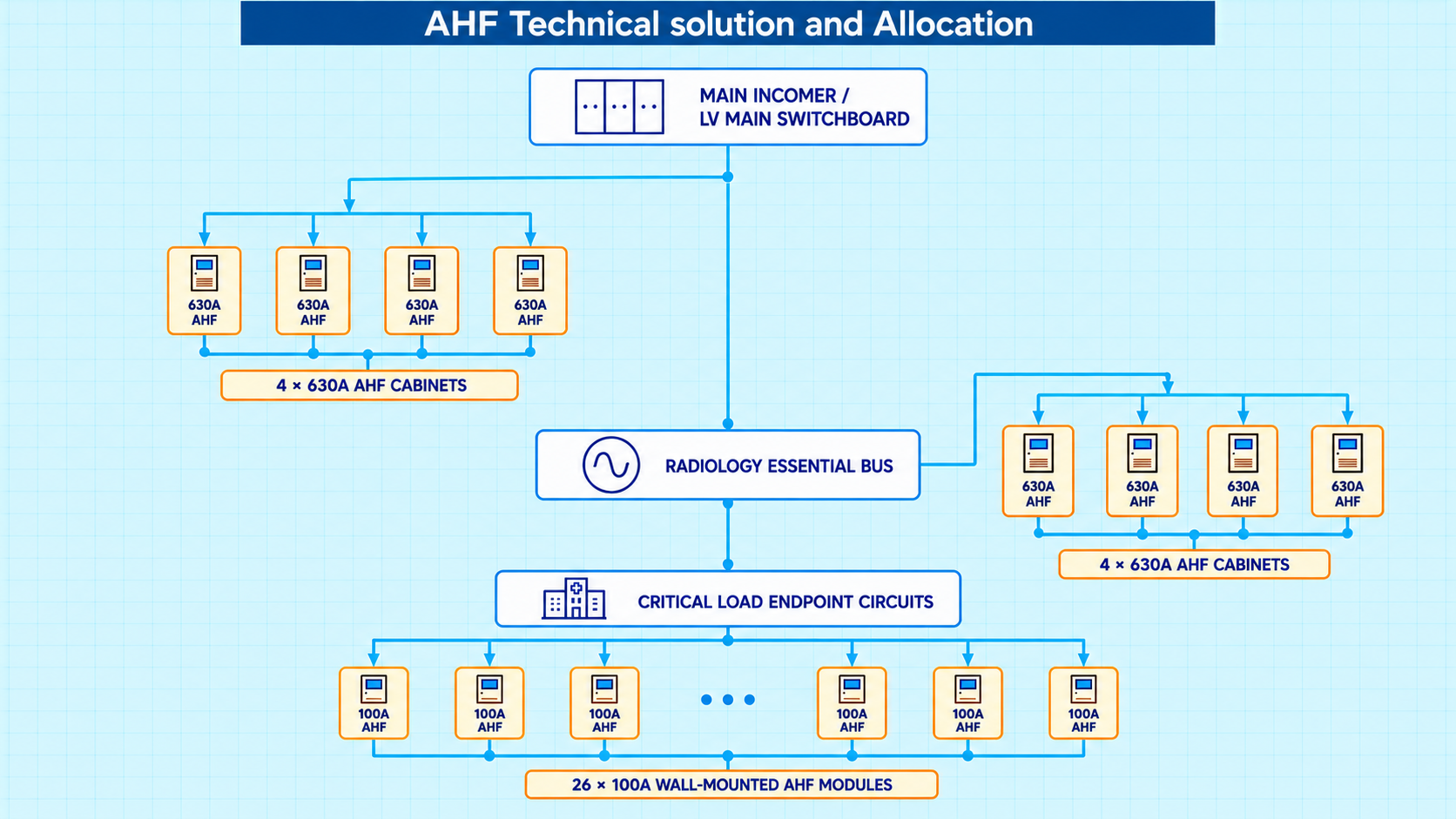

En d'autres termes, le projet combine huit AHF de type armoire de 630 A – quatre sur les lignes d'arrivée basse tension et quatre sur le jeu de barres de radiologie indépendant – avec vingt-six modules AHF de 100 A fixés au mur à proximité de charges critiques. Les huit unités 630 A sont installées à différentes positions d'arrivée de ligne BT ou de jeu de barres fonctionnel, chacune étant responsable de l'atténuation des harmoniques dans sa propre zone de distribution. Étant donné que le jeu de barres de rayonnement de l'hôpital est indépendant des autres bus de charge critique, ses AHF 630 A sont configurés séparément.
Dans l'ensemble, ce projet utilise plusieurs systèmes AHF indépendants au niveau du bus plutôt qu'un seul filtre central.
4. Atténuation des harmoniques au niveau du bus (630 A)
Les huit unités AHF de type armoire 630 A sont principalement chargées du contrôle harmonique complet des lignes d'arrivée BT et des principaux jeux de barres fonctionnels.
Un seul jeu de barres BT d'hôpital peut alimenter des systèmes UPS, des équipements d'imagerie médicale, des variateurs de fréquence, des équipements informatiques et d'autres charges non linéaires. Les harmoniques générées par un seul appareil peuvent être modestes, mais lorsque plusieurs appareils fonctionnent simultanément, les courants harmoniques s'accumulent sur le jeu de barres.
Un AHF de 630 A installé sur la ligne d'arrivée ou le jeu de barres correspondant compense dynamiquement le courant harmonique combiné de cette zone de distribution. Notez que 630 A est le courant de compensation maximal de l'AHF — cela ne signifie pas qu'il y a 630 A de courant harmonique sur le bus, ni que l'AHF doit transporter la totalité du courant de charge du bus.
Chaque AHF 630 A est donc responsable de la gestion complète des harmoniques d'une zone de distribution.
5. Atténuation du niveau de charge pour les charges critiques (100 A)
Les 26 unités murales 100 A AHF sont installées à proximité des équipements médicaux critiques et de leurs alimentations.
Les équipements tels que les tomodensitomètres, les appareils à rayons X, les systèmes IRM et les unités UPS présentent généralement de fortes caractéristiques non linéaires. Si les harmoniques générées par ces appareils pouvaient se propager jusqu'à l'armoire de distribution suivante avant d'être traitées, elles auraient déjà traversé une quantité considérable de câbles et d'équipements.
Ce projet place donc chaque AHF de 100 A le plus près possible de sa charge critique. Lorsqu'un dispositif médical génère un courant harmonique important pendant son fonctionnement, un AHF monté à proximité de son alimentation compense localement les harmoniques, réduisant ainsi la propagation dans le système de distribution en amont.
Le principe peut être résumé en une phrase : les harmoniques doivent être atténuées là où elles sont générées. Cela améliore la qualité de l'énergie locale et réduit le courant harmonique que le bus en amont doit gérer.
6. Pourquoi deux niveaux : 630 A et 100 A ?
Les deux calibres AHF occupent des positions électriques différentes et gèrent les harmoniques à différents niveaux de la hiérarchie de distribution :
Charge critique → 100 A AHF → jeu de barres BT → 630 A AHF → réseau de distribution amont
Les AHF 100 A, situés à proximité des charges critiques, traitent en premier les harmoniques générées localement. Les harmoniques restantes circulent vers le jeu de barres suivant, où les AHF 630 A traitent la distorsion combinée.
Il s’agit d’une approche d’atténuation à plusieurs niveaux – et c’est la principale raison pour laquelle le projet utilise 34 unités AHF de différentes capacités au lieu d’une grande AHF centrale.

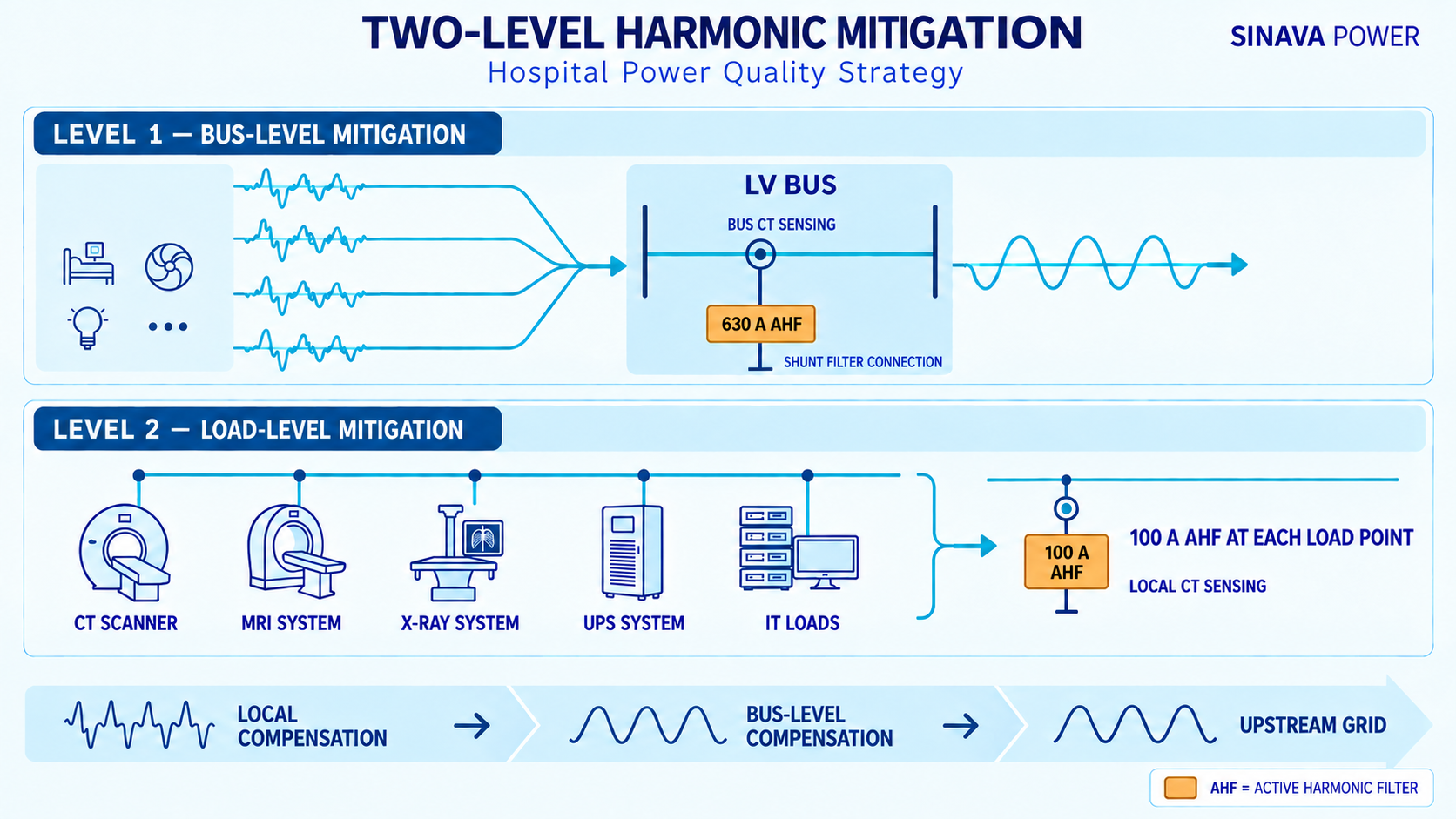

Figure 3. Stratégie de qualité de l'énergie de l'hôpital à deux niveaux : atténuation au niveau du bus (630 A) et atténuation au niveau de la charge (100 A).
7. Traitement indépendant de la barre omnibus de rayonnement
Le système de rayonnement nécessite une attention particulière dans la configuration AHF.
Les équipements d'imagerie médicale tels que les appareils de tomodensitométrie et les appareils à rayons X se comportent différemment des charges ordinaires des bâtiments : leurs changements rapides de puissance et leurs caractéristiques de charge électronique de puissance peuvent provoquer des perturbations de tension et une distorsion de courant importantes.
Étant donné que l’équipement lié aux rayonnements est alimenté par un jeu de barres indépendant, ce projet ne l’a pas mélangé avec d’autres charges médicales critiques. Au lieu de cela, des AHF 630 A dédiés ont été configurés pour le jeu de barres de radiologie en fonction de sa charge réelle et de ses niveaux d'harmoniques.
Pour les grands hôpitaux dotés de structures de distribution complexes, cette gestion zonée par jeu de barres fonctionnel présente une bonne adaptabilité technique.
8. Résumé des solutions
Le projet propose à terme un système hiérarchique d’atténuation des harmoniques s’étendant sur deux niveaux :
Les deux niveaux AHF ne constituent pas une simple superposition de capacités : ils correspondent à différents niveaux électriques du système de distribution hospitalier. Le concept de conception de base se présente comme suit :
Atténuation des harmoniques au niveau de la charge → Atténuation des harmoniques au niveau du bus → Contrôle de la qualité de l'énergie en amont
Pour les grands hôpitaux dotés de jeux de barres de rayonnement indépendants, de charges médicales critiques et d'un grand nombre d'onduleurs et d'équipements électroniques de puissance, l'approche de traitement sur site des charges critiques + traitement centralisé des jeux de barres de distribution adapte les positions d'installation de l'AHF aux chemins de génération et de propagation réels des harmoniques.
La même approche de gestion de la qualité de l'énergie à plusieurs niveaux peut également servir de référence de conception pour d'autres systèmes BT complexes : centres de données, aéroports et grands bâtiments publics.
La capacité finale de l'AHF et les positions d'installation doivent toujours être déterminées à partir des mesures de qualité de l'énergie sur site, du schéma unifilaire réel de l'hôpital, des calculs de charge et des normes électriques et d'alimentation applicables à l'emplacement du projet.
FAQ
T1. À quoi sert un filtre anti-harmoniques actif (AHF) dans un système de distribution électrique d'hôpital ?
Un AHF mesure le courant harmonique sur son alimentation ou son jeu de barres en temps réel et injecte un courant de compensation égal et opposé, maintenant la distorsion harmonique totale à ce point faible. Dans les hôpitaux, il protège les équipements médicaux sensibles des distorsions causées par les systèmes UPS, les équipements d'imagerie (CT/IRM/rayons X), les entraînements à fréquence variable, les charges informatiques et l'éclairage LED.
Q2. Pourquoi les hôpitaux ont-ils besoin de deux niveaux d'atténuation des harmoniques : 630 A et 100 A ?
Les harmoniques hospitalières se produisent simultanément à deux niveaux : localement, à proximité de gros équipements médicaux non linéaires, et collectivement, là où de nombreuses charges convergent vers un jeu de barres. Un schéma à deux niveaux traite chaque harmonique à sa source (AHF de 100 A à proximité des charges critiques) et élimine la distorsion combinée au niveau du jeu de barres (AHF de 630 A), ce qui est plus efficace qu'un grand filtre central.
Q3. Comment la capacité AHF est-elle sélectionnée ? Que signifie 630 A ?
La valeur nominale (par exemple 630 A) est le courant de compensation maximum que l'AHF peut produire, et non le courant de charge du jeu de barres. Le dimensionnement réel commence à partir des mesures sur site de la qualité de l'énergie du courant harmonique dans chaque zone de distribution, plus la marge pour la croissance de la charge.
Q4. Pourquoi le jeu de barres de radiologie (imagerie) est-il traité par un AHF distinct ?
La tomodensitométrie, les rayons X et d'autres équipements d'imagerie produisent de fortes fluctuations de puissance et de forts courants non linéaires. Dans ce projet, les charges de rayonnement sont alimentées à partir d'un jeu de barres indépendant, c'est pourquoi un groupe dédié d'AHF de 630 A a été configuré à cet effet au lieu de le mélanger avec d'autres charges critiques, empêchant ainsi le couplage croisé entre les perturbations d'imagerie et d'autres équipements médicaux.
Q5. Où installer les AHF dans la distribution BT hospitalière ?
Suivez le cheminement des harmoniques : installez des AHF au niveau de la charge (par exemple des modules muraux de 100 A) aussi près que possible des équipements non linéaires critiques, et des AHF au niveau du bus (par exemple des armoires de 630 A) au niveau des lignes d'arrivée BT et des principaux jeux de barres fonctionnels où convergent les harmoniques. Les positions finales doivent suivre le schéma unifilaire et les mesures sur site.
