PM du centre de données

Cet article est une analyse de SEM8MT, un dispositif numérique de surveillance de l'alimentation doté de 6 circuits CA, visant à fournir une surveillance de l'alimentation en temps réel et une analyse de la consommation d'énergie pour les installations industrielles et commerciales. Cet article explore l'architecture globale, les technologies de base et les fonctions de SEM8MT, y compris sa capacité de surveillance multicanal, son enregistrement de données et son mécanisme d'alarme. En utilisant la mesure multi-boucles dans les centres de données comme étude de cas, présentez l'application pratique et le schéma de configuration du produit. Grâce à une analyse détaillée des données de performances et des caractéristiques techniques, cet article souligne l'importance du SEM8MT dans l'amélioration de la fiabilité du système électrique et de l'efficacité de la gestion de l'énergie.

1. Présentation des fonctions SEM8MT

La demande en matière de surveillance de puissance multicircuit augmente dans les installations industrielles, commerciales et d’infrastructures modernes. Le dispositif de surveillance de puissance à 6 circuits AC SEM8MT fournit des solutions en temps réel et de haute précision pour la surveillance des paramètres de puissance multi-circuits, prenant en charge la surveillance simultanée de 6 circuits triphasés ou de 18 circuits monophasés. Il a la capacité de suivre les paramètres d’alimentation clés tels que la tension, le courant, la puissance et l’énergie en temps réel. Ses applications couvrent des domaines tels que la fabrication, les centres de données, les stations de base 5G et la gestion des micro-réseaux, offrant aux utilisateurs une analyse complète de la consommation d'énergie et des outils de gestion des économies d'énergie.

2. Spécifications et communication

La demande en matière de surveillance de puissance multicircuit augmente dans les installations industrielles, commerciales et d’infrastructures modernes. Le dispositif de surveillance de puissance à 6 circuits AC SEM8MT fournit des solutions en temps réel et de haute précision pour la surveillance des paramètres de puissance multi-circuits, prenant en charge la surveillance simultanée de 6 circuits triphasés ou de 18 circuits monophasés. Il a la capacité de suivre les paramètres d’alimentation clés tels que la tension, le courant, la puissance et l’énergie en temps réel. Ses applications couvrent des domaines tels que la fabrication, les centres de données, les stations de base 5G et la gestion des micro-réseaux, offrant aux utilisateurs une analyse complète de la consommation d'énergie et des outils de gestion des économies d'énergie.

3. Principe et mécanisme de fonctionnement

3.1 Surveillance de l'alimentation multi-circuits

SEM8MT, un dispositif de détection multicanal AC capture la valeur actuelle du circuit de mesure de courant via un transformateur de courant (CT) de haute précision avec une densité d'échantillonnage de 128 points d'échantillonnage par cycle ; Le CT de l'instrument fournit une mesure du courant d'isolement et calcule divers paramètres électriques à l'aide de puces de mesure avancées, et génère les résultats du calcul à intervalles de 20 ms. Les données globales de l'instrument sont actualisées chaque seconde pour réaliser une détection multi-boucles en temps réel. Cette fonctionnalité est particulièrement adaptée aux installations avec gestion de charges multiples, aidant les utilisateurs à réaliser une surveillance raffinée de l'alimentation et une gestion de la consommation d'énergie des équipements.

3.2 Mécanisme d'alarme et de seuil

Le SEM8MT dispose de seuils d'alarme configurables intégrés (tels que surtension, surintensité, perte de phase et stockage maximum). Lorsque la valeur d'alarme est déclenchée, l'appareil émet un signal via un relais, qui peut être connecté à un système d'alarme externe ou intégré dans un système SCADA pour un traitement ultérieur. Cette fonctionnalité prend en charge la maintenance préventive, réduit les temps d'arrêt et garantit un fonctionnement sûr de l'équipement.

3.4 Historique et analyse

SEM8MT fournit des données d'analyse efficaces de la qualité de l'énergie pour chaque circuit triphasé. Y compris TDHi/THDu, harmonique individuelle jusqu'au rang 31, déséquilibre triphasé et creux/augmentation de tension. L’utilisation de charges non linéaires a provoqué divers degrés de pollution harmonique. La direction doit surveiller efficacement la qualité de l'énergie de chaque circuit et la signaler au système SCADA sous la forme d'enregistrements d'événements, afin que SCADA puisse avoir une compréhension de la qualité globale de l'énergie.

3.5 Analyse de la qualité de l'énergie

SEM8MT dispose de puissantes capacités d'enregistrement de données, prenant en charge l'enregistrement quotidien de la puissance active et du courant de crête, et peut stocker jusqu'à 36 000 enregistrements historiques. Cette fonctionnalité facilite l'audit de l'électricité et l'évaluation des économies d'énergie, aidant les utilisateurs à identifier les déséquilibres de charge, à suivre les modèles de demande d'électricité et à mettre en œuvre des mesures d'économie d'énergie.

4. Étude de cas sur la surveillance de l'alimentation multi-circuits du centre de données

4.1 Aperçu du projet

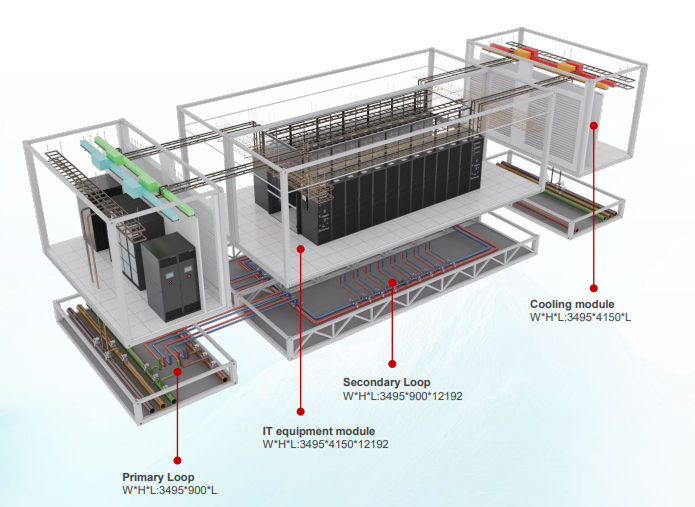

Ce projet consiste à concevoir un système de détection de puissance multi-circuits pour un grand centre de données de cloud computing en Malaisie (d'une capacité totale de 9,6 MW), qui est utilisé pour détecter en temps réel la qualité de l'énergie des circuits de distribution individuels et charger des données sur l'efficacité énergétique.

4.2 Indicateurs globaux

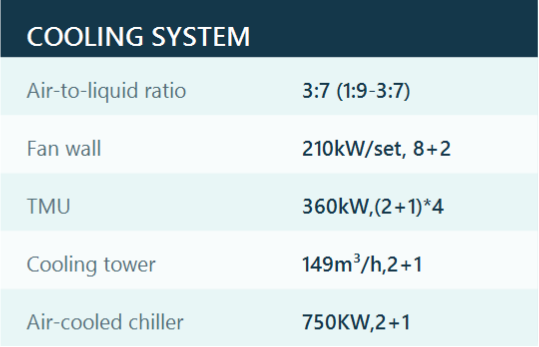

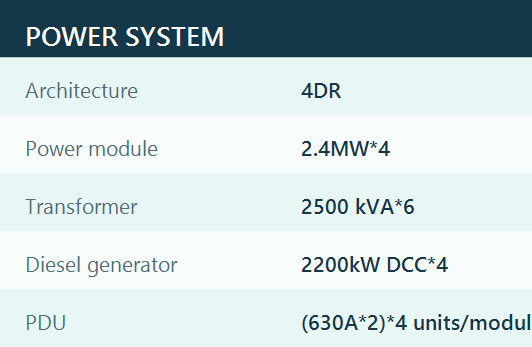

Ce projet consiste à concevoir un système de détection de puissance multi-circuits pour un grand centre de données de cloud computing en Malaisie (d'une capacité totale de 9,6 MW), qui est utilisé pour détecter en temps réel la qualité de l'énergie des circuits de distribution individuels et charger des données sur l'efficacité énergétique.

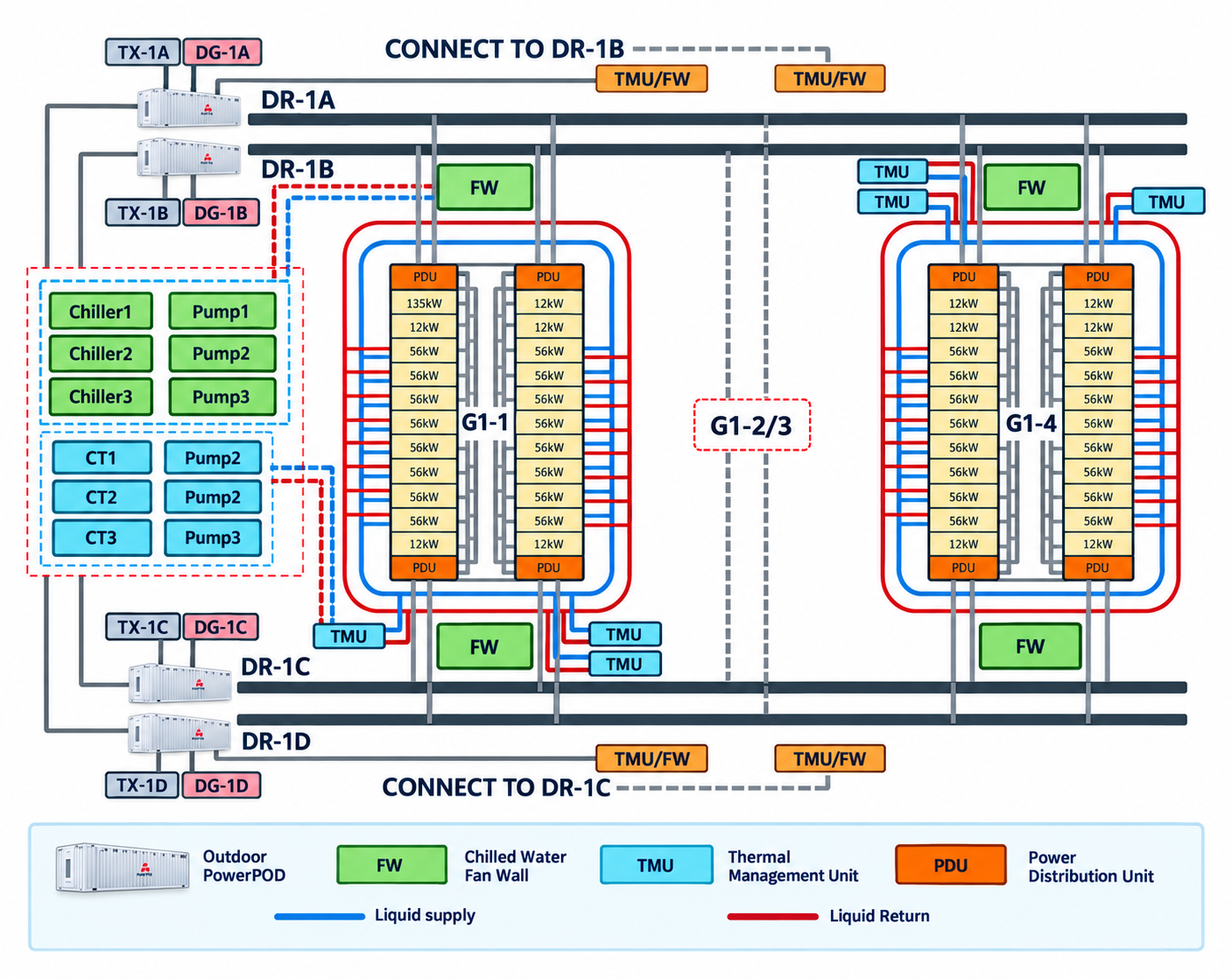

4.3 Principaux composants de surveillance et configuration

4.3.1 Surveillance et analyse de l'alimentation en temps réel

Surveillance en temps réel du courant, de la tension, de la puissance, du facteur de puissance, de l'énergie et d'autres paramètres de plus de 2 000 circuits. Détection rapide des circuits de surcharge pour éviter les accidents. Ajustez dynamiquement la répartition de la charge, augmentez la charge du transformateur de 5 à 8 % et calculez avec précision les valeurs PUE pour chaque région.

4.3.2 Surveillance et analyse de la puissance en temps réel

L'instrument dispose de bonnes capacités d'analyse de la qualité de l'énergie, fournissant des données de surveillance telles que THDi/THDu, harmoniques individuelles jusqu'au rang 31, déséquilibre triphasé, écart de fréquence, etc. La direction peut identifier les sources d'harmoniques sur la base de ces données et prendre les mesures de contrôle de la qualité de l'énergie correspondantes pour réduire les harmoniques à Suzhou et Hangzhou, améliorer l'efficacité énergétique des UPS et des serveurs de 2 à 3 % et prolonger la durée de vie des équipements informatiques.

4.3.3 Analyse et optimisation de la consommation énergétique

Identifiez les zones à forte consommation d’énergie grâce à des données de surveillance en temps réel et mettez en œuvre des mesures ciblées d’économie d’énergie. Optimisez la stratégie de fonctionnement du système de climatisation et réduisez la consommation d’énergie de refroidissement. Le potentiel d’économie d’énergie annuel peut atteindre 3 à 5 % de la facture totale d’électricité. Réduisez les faux temps d’arrêt et assurez la disponibilité des équipements

4.3.4 Phases de mise en œuvre du projet et suggestions

1) Mise en œuvre par étapes : commencez par le circuit principal, puis les circuits de dérivation, les zones clés d'abord, puis les zones d'expansion

2) Conception standard : l'unification du rapport CT, du modèle d'équipement et du protocole de communication est bénéfique pour la gestion des données SCADA et l'exécution des actions après la mise en service de l'équipement.

3) Considérations sur l'intégration : interfaces réservées pour une intégration transparente avec les systèmes DCIM, BA et EMS

4) Établir un système d'étalonnage régulier

5. Conclusion

Le schéma de détection de puissance multi-circuit ci-dessus permet une gestion raffinée et intelligente de la consommation d'énergie dans les centres de données grâce à la sélection raisonnable de compteurs multifonctionnels, d'unités de surveillance multi-circuits et de composants micro CT. Le système fournit non seulement des données précises sur la consommation d'énergie, mais aide également les centres de données à assurer une efficacité énergétique et à garantir un fonctionnement fiable grâce à des fonctions d'avertissement et d'analyse, avec de bons avantages économiques et technologiques.
