Solution de surveillance de l'alimentation multi-circuits pour les centres de données : analyse technique SEM8MT

Résumé :

À mesure que la demande d'efficacité énergétique dans les environnements à haute densité augmente, le dispositif de surveillance de puissance multicircuit SEM8MT apparaît comme une solution essentielle pour l'analyse énergétique en temps réel. Cet article explore l'architecture, les technologies de base et les avantages fonctionnels du SEM8MT, en se concentrant sur son application dans la gestion de l'alimentation des centres de données. En intégrant des mesures de haute précision à des mécanismes d'alarme avancés, le SEM8MT améliore la fiabilité du système électrique et optimise la consommation d'énergie des installations industrielles et commerciales.

1. Aperçu des fonctions du SEM8MT

Dans les infrastructures modernes, la surveillance de l’alimentation multicircuit est essentielle pour une gestion raffinée de l’énergie. L'appareil SEM8MT AC est un moniteur numérique de haute précision conçu pour prendre en charge :

• Surveillance flexible : suivi simultané de 6 circuits triphasés ou de 18 circuits monophasés.
• Paramètres clés : Acquisition de données en temps réel pour la tension (V), le courant (I), la puissance active/réactive (P/Q) et la consommation d'énergie (kWh).
• Applications polyvalentes : idéal pour les centres de données, les stations de base 5G, les usines de fabrication et les systèmes de micro-réseaux.
• Spécifications techniques et communication

Le SEM8MT est conçu pour des performances de qualité industrielle avec les paramètres techniques suivants :

3. Principe de fonctionnement et mécanismes de base

3.1 Détection multicanal en temps réel

Le SEM8MT utilise des transformateurs de courant (CT) de haute précision avec un taux d'échantillonnage haute densité de 128 points par cycle. Grâce à des chipsets de mesure avancés, l'appareil calcule les paramètres électriques toutes les 20 ms et actualise l'ensemble des données toutes les secondes. Cela garantit une surveillance de l’alimentation en temps réel pour les installations présentant des répartitions de charge complexes.

3.2 Gestion avancée des alarmes et des seuils

L'appareil dispose de seuils configurables intégrés pour les surtensions, les surintensités et la perte de phase. Lorsqu'un seuil est déclenché, le SEM8MT exécute un signal via son relais interne. Cela peut être intégré aux systèmes SCADA ou aux alarmes externes pour faciliter la maintenance préventive et minimiser les temps d'arrêt imprévus.

3.3 Qualité de l'énergie et analyse harmonique

Pour lutter contre la pollution harmonique due aux charges non linéaires, le SEM8MT fournit des informations approfondies sur la qualité de l'énergie, notamment :

● THDi / THDu et harmoniques individuelles jusqu'au rang 31.

● Surveillance des creux/augmentations de tension et du déséquilibre triphasé.

Ces informations permettent aux gestionnaires d'installations d'identifier les sources d'interférences et de signaler les enregistrements d'événements directement au système SCADA.

3.4 Audit des données historiques

Avec une capacité de stockage de 36 000 enregistrements historiques, le SEM8MT prend en charge le suivi quotidien du courant de pointe et de la puissance active. Cet enregistrement de données robuste est essentiel pour l'audit de l'électricité, l'identification des modèles de charge et la mise en œuvre de mesures d'économie d'énergie à long terme.

4. Étude de cas : centre de données cloud de 9,6 MW (Malaisie)

4.1 Aperçu du projet

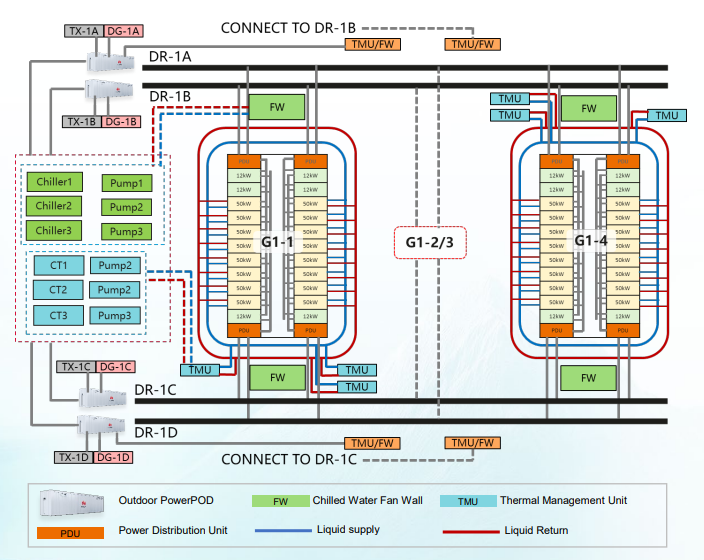

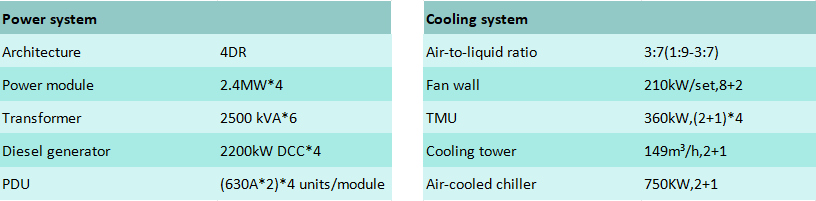

Ce projet impliquait le déploiement d'un système de détection de puissance multicircuit pour un centre de données cloud hyperscale de 9,6 MW en Malaisie. L'objectif principal était de surveiller la qualité de l'énergie et l'efficacité énergétique sur des milliers de circuits de distribution.

4.2 Indicateurs clés de performance (KPI)

● Surveillance en temps réel : Plus de 2 000 circuits surveillés simultanément pour éviter les surcharges.

● Optimisation du PUE : le calcul précis des valeurs régionales du PUE a permis d'augmenter l'efficacité de la charge du transformateur de 5 à 8 %.

● Atténuation des harmoniques : en identifiant les sources d'harmoniques, l'installation a amélioré l'efficacité énergétique des onduleurs et des serveurs de 2 à 3 %, prolongeant ainsi considérablement la durée de vie des équipements informatiques.

● Économies d'énergie : des stratégies de refroidissement ciblées basées sur des données en temps réel ont abouti à une réduction de 3 à 5 % des coûts annuels d'électricité.

4.3 Recommandations de mise en œuvre

● Déploiement progressif : donnez la priorité aux circuits principaux et aux charges critiques avant de les étendre aux circuits de dérivation.

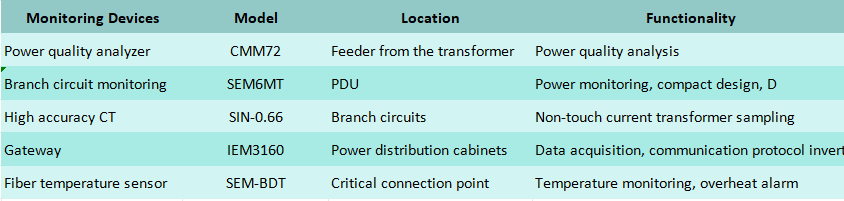

● Standardisation : utilisez des rapports CT et des protocoles de communication uniformes pour simplifier l'intégration DCIM/SCADA.

● Pérennité : assurez-vous que les interfaces sont réservées pour une intégration transparente avec BA (Building Automation) et EMS (Energy Management Systems).

5. Conclusion

Le SEM8MT fournit une solution sophistiquée mais rentable pour une gestion intelligente de l'énergie. En combinant une surveillance multicircuit de haute précision avec une analyse approfondie de la qualité de l’énergie, il garantit que les centres de données modernes atteignent à la fois une fiabilité opérationnelle et une efficacité énergétique maximale.
